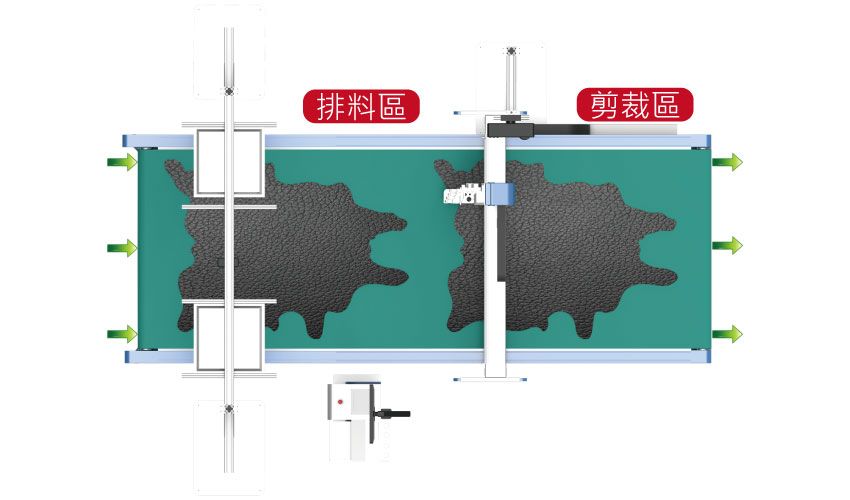

採用單眼相機拍照,自動生成切割路徑,針對印花布料及種類印花材質快速定位裁切,操作簡單高彈性!

■ 無須再累積人工切割時大量紙板以及紙板重複利用變形而造成的切割不精確
■ 投影網格線不變粗不變形,精度更高
■ 高階六軸高速運動控制系統,系統升級與維護不受控於第三方,後期維護方便
■ 適用範圍:紙袋、彩盒、廣告展示架、立牌、紙器、織品衣料、鞋類、皮夾皮包等
■ 獨立運動控制卡,可與任一普通電腦連接。
■ 速度快,每秒切割可達1500mm
■ 多種類選配刀具:震動、V刀、圓刀、壓痕、半刀等...
■ 全自動分區真空吸附,高效率節能的分區真空吸附系統確保材料能夠被最佳化的固定

■ 諮詢專線:0978-560158 邱先生
■ 一年保固服務 / 台灣技術人員 / 全台巡迴服務車 售服有保障



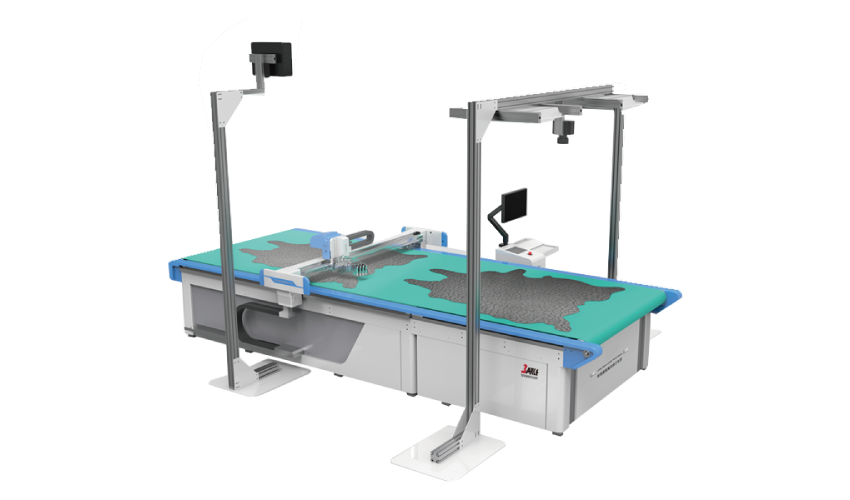

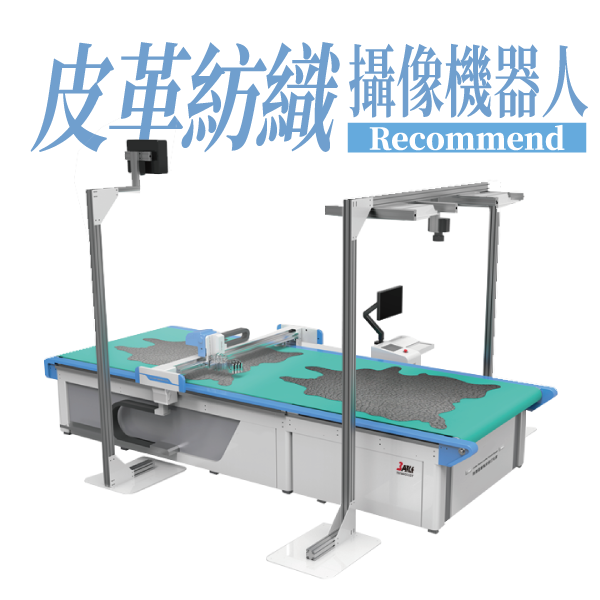

TADN-5VI智慧CCD切割機

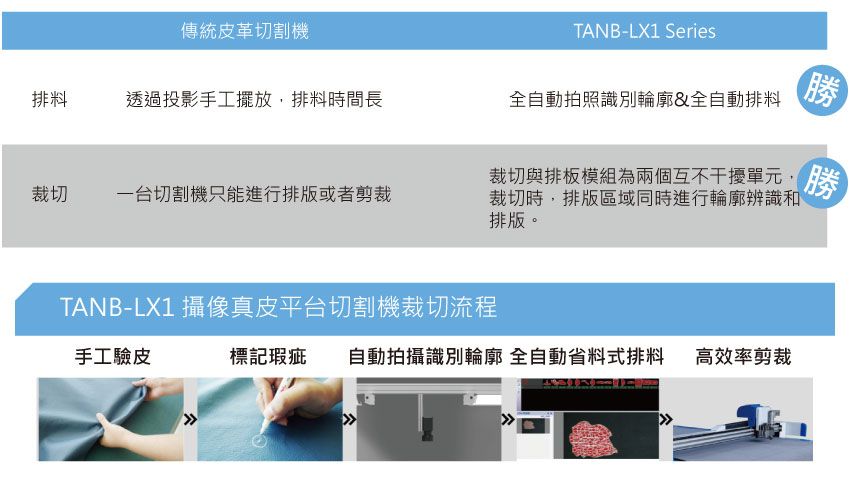

無須再忍受傳統切割方式的切割不精確

採用Canon高清單眼相機拍照,智慧快速識別印 刷的切割輪廓,

或通過特徵識別套位元,定位精度 0.5mm
















可切割紙品、皮革、布料、PVC、碳纖維、棉等多種柔性材料,
無與倫比的生產效率源自於智慧控制技術的應用,

強大的系統組件以及先進的工裝。












功能特色

高速運動控制系統

自主智慧財產權高階六軸高速運動控制系統,系統升級與維護不受控於第三方,後期維護方便,成本低,可方便的為用戶的個性化需求訂製特殊程序並進行遠端升級。

獨立運動控制卡

控制器從以往電腦主機板插卡時代,升級為高效能積體電路控制器,可與任一普通電腦連接,完全排除先前因電腦環節故障也導致的裁切設備癱瘓問題。

切割效率高 節省人工

切割速度快,每秒可達1500mm。模組化設計,可按實際工作需要方便的更換、增配不同功能的工具頭,解決固定集成工具機頭產生新需求無法增配升級的問題。



適合連續加工生產

7級精插齒輪齒條傳動,精度高,負載強,可連續生產使用。



網路方便傳輸

採用網路接口,傳輸速度快距離遠,一台電腦可控制多台設備(可任意更換電腦),相比老式的串口,並口,PCI接口更穩定,更方便。

高效真空吸附

高效率節能的分區真空吸附系統確保材料能夠被最佳化的固定。機器檯面採用一體研磨鋁製蜂巢板,透氣性佳,精準度高,耐用,不易變形。





靈活的刀具組合

多種刀具相容於所有TADN系列產品







高性能

高效能裁刀控制器搭配高性能伺服馬達、智慧、最佳化到細節的切割技術和精密、

免維護的驅動器。憑藉卓越的裁切性能、較低的營運成本和生產流程整合簡單等優勢。





高效材料固定

高效節能的可調式真空吸附系統確保材料能夠被最佳化的固定,

您不用再擔心材料會在加工過程中出現移動現象。

除了確保切割品質外,無疑還會享有更低的能耗。





前置大電箱

簡潔的佈線系統和機箱電路設計,穩定,安全,配備所有工具接口,

支援所有工具後期的增加升級,安裝維修維護更簡單。







安全保護系統

對射感應系統及防誤操作急停開關全方位保證生產安全。







雙桿汽缸

採用雙桿氣壓缸,壓力均勻,壓力大,長期拉料穩定,不易損壞。





專業編輯軟體

功能強大的CAD編輯設計軟體,完美結合蒙泰,CDR、AI、ONYX、CALDERA、Printfactory等軟體,支援條碼讀取刀模線資料庫,提高工作效率,降低出錯率。







刀具介紹

※部分刀具為選配項目



通用切割刀UCT

最大可切割材料:5mm

適用 :紙張、標籤

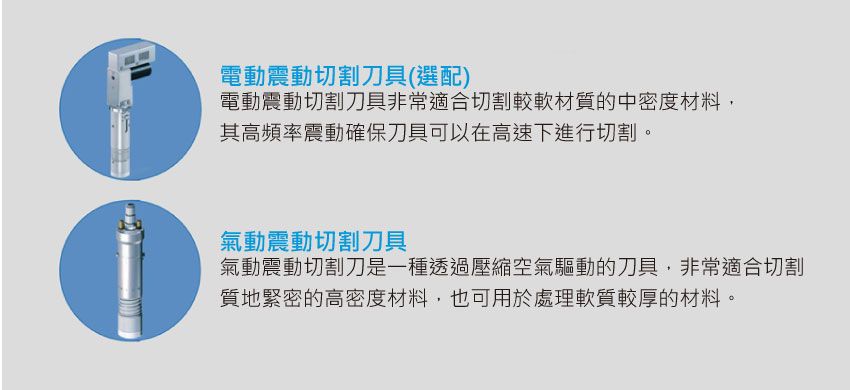

電動震動刀EOT

適用較軟材質、中等密度材料的高頻震動刀

0.5mm / 1mm衝程(選配)

電動震動刀EOT

具有高效電力驅動裝置,適合厚紙板和皮革材料

2.5mm衝程



氣動震動刀POT

最大可切割材料:110mm

8mm衝程

動能輪換切割刀具PRT

三轉數設定(16,000 / 12,000 / 8,000)

使用旋轉刀片可減少對材料的拖曳

適用紡織品、碳纖維

輪轉切割刀具DRT

兩轉數設定(20,000 / 12,000)

使用旋轉刀片可減少對材料的拖曳

適用紡織品、碳纖維



圓刀工具WKT

無須真空壓緊

適用 :單層纖維、玻璃纖維、技術紡織品

固定深度切割專用刀具

適用最大厚度5mm紙板及印刷橡皮布的切割貫穿

氣動控制

V形槽切割刀VCT

三種角度( 30° / 45° / 60°)

適用高膨脹泡沫材料



45度斜邊切割刀具PPT

精確的45°切割刀具

適用 :5mm紙板

半穿切割專用刀具KCT

半穿切割+貫穿切割

適用最大3mm紙張、薄膜類材料

壓痕工具CTT1

壓痕輪直徑:61mm

壓痕輪寬度:20mm



壓痕工具CTT2

適用 :卡紙、塑膠瓦楞、紙板等材料

壓痕工具CTT3

雙瓦楞紙版專用

壓痕輪直徑:90mm

壓痕輪寬度:28mm

通用繪圖工具

適用各種不同線寬筆芯的繪圖工具

繪製標線、線符號等







加工範圍  1400*1000mm 1800*1300mm  2500*1600mm   2500*1800mm 2500*2000mm  3000*2000mm
切割速度 ≤1200mm/s(實際速度取決於材質及切割的圖形)
切割厚度 ≦  60mm
切割精度 ±0.1mm
重複精度 ≦0.05mm
切割圓形直徑 ≧ Φ3mm
定位方式 CCD攝影機定位
材料固定方式 真空吸附
傳輸接口  乙太網路埠
相容格式 AI軟體、AutoCAD、CorelDRAW和所有的盒型設計軟體都可以直接輸出,無需轉換,且帶有自動最佳化
指令系統 DXF,HPGL相容格式
操作面板 多語言液晶觸控面板
傳動系統 高精度直線導軌,精插齒輪齒條嚙合傳動結構,高性能伺服馬達及驅動器
支援切割工具  振動刀、拖刀、半刀、攝像頭、繪圖筆、遊標、氣動刀、飛刀、壓輪、V槽刀、銑刀
安全裝置  實體防撞機構+紅外線感應防撞
切割材料  蜂巢紙板、瓦楞紙、中空板、灰板紙、白卡紙、膠片、複合材料、皮料、布料、膠板、珍珠棉、保溫隔音棉、墊片等多種材料
氣泵功率 7.5KW
工作電壓 AC 220V 380V / 50Hz,整機功率9kw,保險絲規格6A
外觀尺寸  2500*1700*1400mm  2900*2300*1400mm 3600*2300*1400mm 3600*2500*1400mm 3600*2700*1400mm 4100*2700*1400mm





以上規格若有變更,恕不另行通知,請以最新報價單上規格為主。
