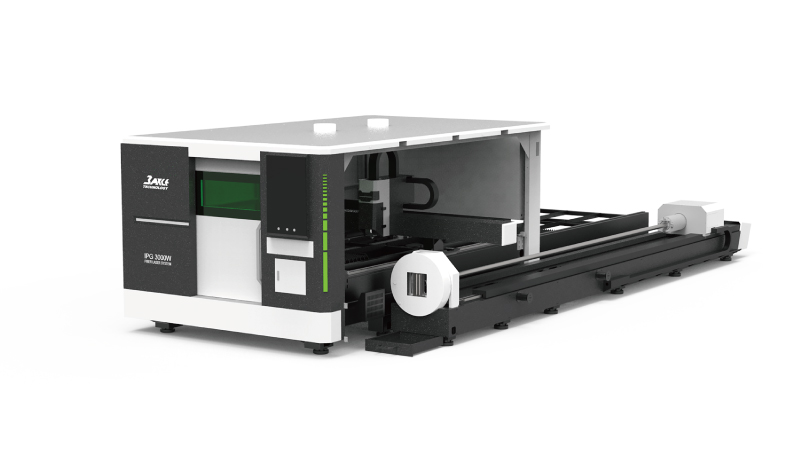

TAHG-3015E板管一體切割機

板管一體機
TAHG-3015E鈑管一體光纖雷射金屬切割機

■ 全罩式+交換平台+鈑管一體切割
■ 鈑材加工尺寸:3000*1500mm
■ 此設備有兩種切割管徑尺寸。
■ 常規切割管徑:圓管Φ20mm-Φ210mm / 方管20*20mm-150*150mm
■ TAHT-35Q切割管徑:圓管Φ20mm-Φ325mm / 方管20*20mm-230*230mm
■ 雷射瓦數:1000W / 1500W / 1500W / 2000W / 3000W / 4000W
■ 雷射品牌:德國IPG雷射器(標配) / nLight / Raycus/
■ 適用材質:鋁、不鏽鋼、鍍鋅板、碳鋼、矽鋼、黃銅、紫銅等薄金屬鈑材及管材

■ 諮詢專線:
0966-601353柳先生
0937-731328黃先生
■ 台灣技術人員 / 全台巡迴服務車 售服有保障

一機兩用 鈑材管材皆可切割

廣泛應用於切割:圓管、方管、矩形管、橢圓管、

喇叭型管材、六邊形管、腰形管。





全自動氣動卡盤

配操控無線手持盒的氣動卡盤,可實現卡爪一鍵鬆開和夾緊,便捷高效。





常規管材切割範圍

圓管直徑:20mm-210mm

方管直徑:20*20mm-150*150mm





TAHG-3015E-35Q管材切割範圍

圓管直徑:20mm-325mm

方管直徑:20*20mm-230*230mm



鈑管切割   一機兩用

集板材與管材切割功能於一體,一機兩用,能解決多類工件的切割,可加工圓管、方管、矩形管等管材。



管徑切割範圍

  TAHG-3015E常規機種



Φ20-210mm

圓管

20-150mm

方管

0.5-10mm

金屬管材(與雷射瓦數有關)

  TAHG-3015E-35Q機種

Φ20-325mm

圓管

20-230mm

方管

0.5-10mm

金屬管材(與雷射瓦數有關)









管材裝夾定位

前端夾盤採用特種鋁材,減小旋轉慣性,採用雙驅旋轉,實現前後旋轉同步。













切割的穩定性

自動尋中功能、自動定位中心,非常智慧、方便、實用。

在切割長距離材料時,通過Y3軸數控卡盤的移動來實現,切割時機器不抖動。





人性化操作介面

改良式圖文介面控制手把,使用更直觀。






德國IPG雷射器

1000W /1500W / 2000W / 3000W / 4000W可供選配



加工範圍 (長*寬) 3000*1500mm
雷射瓦數(選配) 1000W / 1500W / 2000W /  3000W / 4000W
切割管徑 圓管:Φ20-210mm / 方管:20-150mm
切割管徑-35Q 圓管:Φ20-325mm / 方管:20-230mm
X / Y軸定位精度 ±0.05mm/m
X / Y軸重複定位精度 ±0.05mm
最大速度 60m/min
最大加速度 0.5G
支援切割檔案格式 AI / DXF
支援3D切割檔案格式 Solid word / Igs.
鈑材工作台最大載重 800kg
管材工作台最大載重 100kg
整機重量 8900kg
設備尺寸 (長*寬*高) 9500*3750*2600mm
電力需求 三相220V / 60 Hz


以上規格若有變更,恕不另行通知,請以最新報價單上規格為主。
