TADN-B4S包裝材料切割機

TADN-5打樣平台切割機
TADN-B4S包裝材料切割機
電動式振動刀槍頭

■ 採用伺服電機分別控制振動刀和壓輪的上下運動,可由電腦隨意控制振動刀和壓輪的下刀深度。
■ 適用範圍:紙袋、彩盒、廣告展示架、立牌、紙器、織品衣料、鞋類、皮夾皮包等。
■ 獨立運動控制卡,可與任一普通電腦連接。
■ 速度快,每秒切割可達1500mm。
■ 多種類選配刀具:震動、V刀、圓刀、壓痕、半刀等...
■ 全自動分區真空吸附,高效率節能的分區真空吸附系統確保材料能夠被最佳化的固定。

■ 諮詢專線:0978-560158 邱先生
■ 歡迎聯絡打樣 / 來廠親測看機
■ 一年保固服務
■ 台灣技術人員 / 全台巡迴服務車 售服有保障



TADN-B4S通用型平台切割機

切割布料、皮革、地毯、PVC、瓦楞紙、泡沫、廣告材料、

碳纖維、墊片等材料都可輕鬆應對您的切割需求!

採用伺服電機分別控制振動刀和壓輪的上下運動,可由電腦隨意控制振動刀和壓輪的下刀深度,

對於做精品盒需要切割灰板紙時的半刀切割,即可由電腦控制,壓輪單獨由一個電機控制可壓出完美效果。

多種類選配刀具:震動、V刀、圓刀、壓痕、半刀等...















可切割紙品、皮革、布料、PVC、碳纖維、棉等多種柔性材料,
無與倫比的生產效率源自於智慧控制技術的應用,

強大的系統組件以及先進的工裝。












功能特色

高速運動控制系統

自主智慧財產權高階六軸高速運動控制系統,系統升級與維護不受控於第三方,後期維護方便,成本低,可方便的為用戶的個性化需求訂製特殊程序並進行遠端升級。

獨立運動控制卡

控制器從以往電腦主機板插卡時代,升級為高效能積體電路控制器,可與任一普通電腦連接,完全排除先前因電腦環節故障也導致的裁切設備癱瘓問題。

切割效率高 節省人工

切割速度快,每秒可達1500mm。模組化設計,可按實際工作需要方便的更換、增配不同功能的工具頭,解決固定集成工具機頭產生新需求無法增配升級的問題。



適合連續加工生產

7級精插齒輪齒條傳動,精度高,負載強,可連續生產使用。



網路方便傳輸

採用網路接口,傳輸速度快距離遠,一台電腦可控制多台設備(可任意更換電腦),相比老式的串口,並口,PCI接口更穩定,更方便。

高效真空吸附

高效率節能的分區真空吸附系統確保材料能夠被最佳化的固定。機器檯面採用一體研磨鋁製蜂巢板,透氣性佳,精準度高,耐用,不易變形。





靈活的刀具組合

多種刀具相容於所有TADN系列產品







高性能

高效能裁刀控制器搭配高性能伺服馬達、智慧、最佳化到細節的切割技術和精密、

免維護的驅動器。憑藉卓越的裁切性能、較低的營運成本和生產流程整合簡單等優勢。





高效材料固定

高效節能的可調式真空吸附系統確保材料能夠被最佳化的固定,

您不用再擔心材料會在加工過程中出現移動現象。

除了確保切割品質外,無疑還會享有更低的能耗。





前置大電箱

簡潔的佈線系統和機箱電路設計,穩定,安全,配備所有工具接口,

支援所有工具後期的增加升級,安裝維修維護更簡單。







安全保護系統

對射感應系統及防誤操作急停開關全方位保證生產安全。







雙桿汽缸

採用雙桿氣壓缸,壓力均勻,壓力大,長期拉料穩定,不易損壞。





專業編輯軟體

功能強大的CAD編輯設計軟體,完美結合蒙泰,CDR、AI、ONYX、CALDERA、

Printfactory等軟體,支援條碼讀取刀模線資料庫,提高工作效率,降低出錯率。



刀具介紹

※部分刀具為選配項目



通用切割刀UCT

最大可切割材料:5mm

適用 :紙張、標籤

電動震動刀EOT

適用較軟材質、中等密度材料的高頻震動刀

0.5mm / 1mm衝程(選配)

電動震動刀EOT

具有高效電力驅動裝置,適合厚紙板和皮革材料

2.5mm衝程



氣動震動刀POT

最大可切割材料:110mm

8mm衝程

動能輪換切割刀具PRT

三轉數設定(16,000 / 12,000 / 8,000)

使用旋轉刀片可減少對材料的拖曳

適用紡織品、碳纖維

輪轉切割刀具DRT

兩轉數設定(20,000 / 12,000)

使用旋轉刀片可減少對材料的拖曳

適用紡織品、碳纖維



圓刀工具WKT

無須真空壓緊

適用 :單層纖維、玻璃纖維、技術紡織品

固定深度切割專用刀具

適用最大厚度5mm紙板及印刷橡皮布的切割貫穿

氣動控制

V形槽切割刀VCT

三種角度( 30° / 45° / 60°)

適用高膨脹泡沫材料



45度斜邊切割刀具PPT

精確的45°切割刀具

適用 :5mm紙板

半穿切割專用刀具KCT

半穿切割+貫穿切割

適用最大3mm紙張、薄膜類材料

壓痕工具CTT1

壓痕輪直徑:61mm

壓痕輪寬度:20mm



壓痕工具CTT2

適用 :卡紙、塑膠瓦楞、紙板等材料

壓痕工具CTT3

雙瓦楞紙版專用

壓痕輪直徑:90mm

壓痕輪寬度:28mm

通用繪圖工具

適用各種不同線寬筆芯的繪圖工具

繪製標線、線符號等





加工範圍  1400*1000mm 1800*1300mm  2500*1600mm   2500*1800mm 2500*2000mm  3000*2000mm
切割速度 ≤1500mm/s(實際速度取決於材質及切割的圖形)
切割厚度 ≦  60mm
切割精度 ±0.1mm
重複精度 ≦0.05mm
切割圓形直徑 ≧ Φ3mm
定位方式 紅光定位或CCD攝影機定位
材料固定方式 真空吸附
傳輸接口  乙太網路埠
相容格式 AI軟體、AutoCAD、CorelDRAW和所有的盒型設計軟體都可以直接輸出,無需轉換,且帶有自動最佳化
指令系統 DXF,HPGL相容格式
操作面板 多語言液晶觸控面板
傳動系統 高精度直線導軌,精插齒輪齒條嚙合傳動結構,高性能伺服馬達及驅動器
支援切割工具  振動刀、拖刀、半刀、攝像頭、繪圖筆、遊標、氣動刀、飛刀、壓輪、V槽刀、銑刀
安全裝置  實體防撞機構+紅外線感應防撞
切割材料  蜂巢紙板、瓦楞紙、中空板、灰板紙、白卡紙、膠片、複合材料、皮料、布料、膠板、珍珠棉、保溫隔音棉、墊片等多種材料
氣泵功率 7.5KW
工作電壓 AC 220V 380V / 50Hz,整機功率9kw,保險絲規格6A
外觀尺寸  2500*1700*1400mm  2900*2300*1400mm 3600*2300*1400mm 3600*2500*1400mm 3600*2700*1400mm 4100*2700*1400mm



以上規格若有變更,恕不另行通知,請以最新報價單上規格為主。

刀具介紹

※部分刀具為選配項目



通用切割刀UCT

最大可切割材料:5mm

適用 :紙張、標籤

電動震動刀EOT

適用較軟材質、中等密度材料的高頻震動刀

0.5mm / 1mm衝程(選配)

電動震動刀EOT

具有高效電力驅動裝置,適合厚紙板和皮革材料

2.5mm衝程



氣動震動刀POT

最大可切割材料:110mm

8mm衝程

動能輪換切割刀具PRT

三轉數設定(16,000 / 12,000 / 8,000)

使用旋轉刀片可減少對材料的拖曳

適用紡織品、碳纖維

輪轉切割刀具DRT

兩轉數設定(20,000 / 12,000)

使用旋轉刀片可減少對材料的拖曳

適用紡織品、碳纖維



圓刀工具WKT

無須真空壓緊

適用 :單層纖維、玻璃纖維、技術紡織品

固定深度切割專用刀具

適用最大厚度5mm紙板及印刷橡皮布的切割貫穿

氣動控制

V形槽切割刀VCT

三種角度( 30° / 45° / 60°)

適用高膨脹泡沫材料



45度斜邊切割刀具PPT

精確的45°切割刀具

適用 :5mm紙板

半穿切割專用刀具KCT

半穿切割+貫穿切割

適用最大3mm紙張、薄膜類材料

壓痕工具CTT1

壓痕輪直徑:61mm

壓痕輪寬度:20mm



壓痕工具CTT2

適用 :卡紙、塑膠瓦楞、紙板等材料

壓痕工具CTT3

雙瓦楞紙版專用

壓痕輪直徑:90mm

壓痕輪寬度:28mm

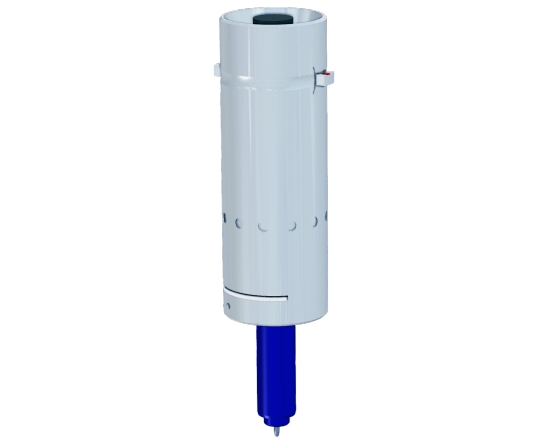

通用繪圖工具
