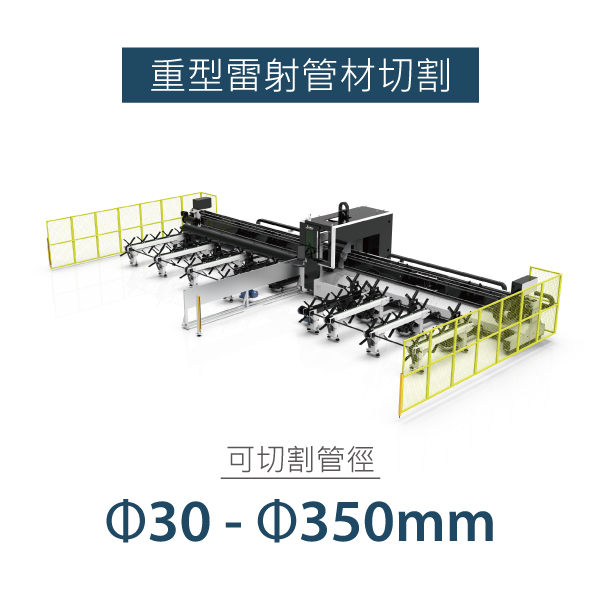

【重型管材切割】專業切管機
9036T / 12036T
適用直徑較大且單根管重超過一噸的重型管材

■ 切割管長(選配)：9200mm / 12200mm
■ 切割管徑：
→ 圓管Φ30 - Φ350mm (可另選配430mm)
→ 方管邊長30 - 350mm
■ 雷射瓦數(選配)：6000W / 12000W
■ 360氣動卡盤，零尾料設計
■ 雷射品牌：德國IPG雷射器(標配) / nLight / Raycus
※ 部分為選配項目。

■ 諮詢專線：0966-601353柳先生 / 0937-731328黃先生
■ 台灣技術人員 / 全台巡迴服務車售服有保障

電話詢問 Email詢問

重型管材切割

針對直徑較大且單根管重超過一噸的重型管材，傳統工藝採用等離子或火焰切割來進行加工，

而等離子或火焰加工污染大且效率低以及現有切管機夾持範圍小且承重能力低，

重型專業切管機取代等離子及火焰切割切割工藝存在明顯的效率優勢。

可支援切割管長選配

TAGKS-9036T：9200mm

※選配

TAGKS-12036T：12200mm

※選配

切割管徑範圍

圓管直徑

Φ30 - Φ350mm

方管邊長

30 - 350mm

矩形管對角線長度

≦ 480mm

H型鋼

依兩翼尺寸而定

最大槽鋼

320*92*12mm

最大單管承重

1000kg / 12000kg

氣動卡盤零尾料設計

● 零尾料設計，為客戶節省原材料成本

● Φ支援切割Φ30-350mm & □30-350mm

● 單根管材承重1000KG / 12000kg ※12036T

切管機專用尖嘴切割頭

● 體積小巧、尖嘴設計

● 可切割方管、圓管、H型鋼、C型鋼等管材

注意事項

※設備改版更新快速，設備外觀設計/規格參數等若有變更，請以實際最新報價單上規格為主。

※部分設備功能、軟體、配件設備（如自動上料系統）為選配項目。

設備型號	TAGKS-9036T	TAGKS-12036T
雷射瓦數 (選配)	6000W -12000W
切割管徑	→ 圓管Φ30 - Φ350mm(可另選430mm) → 方管邊長30 - 350mm → 矩形管對角線長度 ≤ 480mm → 最大槽鋼 3209212mm
最大單管承重	1000kg	12000kg
上料長度	9200mm	12200mm
卡盤轉速	60r/min
空行速度	60m/min
加速度	0.5G	0.5G
重複定位精度	±0.05m	±0.05m
電力需求	380V/ 50Hz
外型尺寸	約2300070002800mm	約2900070002800mm

※以上規格若有變更，恕不另行通知，請以最新報價單上規格為主。

※部分配置非標配，會依照不同使用者的實際加工需求配置。
