【RAGOS銳格斯】自動金屬折彎加工中心

【RAGOS銳格斯】AG系列自動多邊金屬折彎加工中心
大量生產神器

■ 可選配11軸
■ 折彎長度:1000mm / 1500mm (選配)
■ 伺服電機
■ 最快連續折彎速度0.5S/刀
■ 吸盤式上料 ※另有下壓式結構上料(AGP-2000/AGP-2500系列)
■ 材料最大厚度:2mm鋁鈑 / 1.5mm碳鋼鈑 / 1.2mm不鏽鋼鈑

【RAGOS銳格斯】AG系列自動多邊金屬折彎加工中心

大 量 生 產 神 器

 板材最大厚度  2mm鋁鈑 / 1.5mm碳鋼鈑/1.2mm不鏽鋼鈑

※AG-1000 / AG-1500為"吸盤式上料"結構,

若有"下壓式上料"需求,請參考AGP-2000 / AGP-2500。













 四種 規格可供選配

AG-1000

折彎長度:1000mm

鈑料長度:1600mm

鈑料寬度:1000mm

※吸盤上料

AG-1500

折彎長度:1500mm

鈑料長度:1100mm

鈑料寬度:1250mm

※吸盤上料

.

AGP-1000

折彎長度:2000mm

鈑料長度:2100mm

鈑料寬度:1250mm

※下壓上料

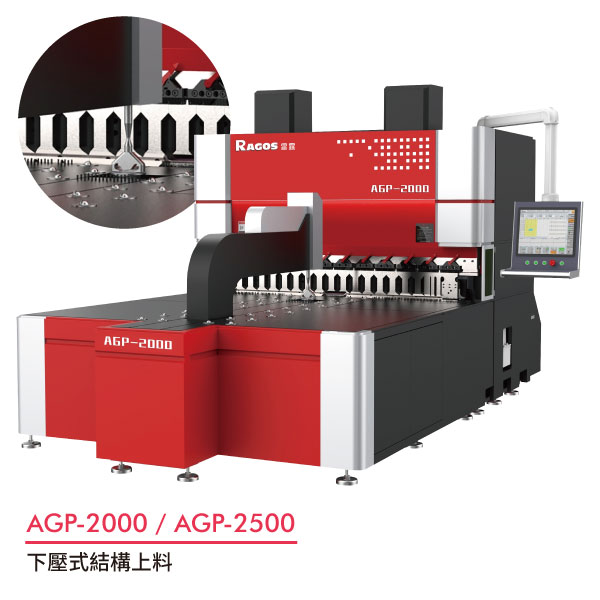

AGP-2500

折彎長度:2500mm

鈑料長度:2600mm

鈑料寬度:1250mm

※下壓上料

.




介面顯示說明

17吋防塵液晶螢幕,精確觸控,為客戶提供直觀的交互編程體驗。
採用STAR300-LGX數控系統,作業系統WIN7+OS,簡單操作,易上手,可以涵蓋生產的全過程。


※設備不定期更新,本頁面之圖片、功能、規格參數若有變更恕不另行通知,請以最新報價單上規格為主。

※部分功能配件為選配。

設備型號 AG-1000 AG-1500 / AGP-1500 AG-2000 AGP-2500
折彎長度 1000mm 1500mm 2000mm 2500mm
鈑料長度 1100mm 1600mm 2100mm 2600mm
鈑料寬度 1000mm 1250mm 1250mm 1250mm
折彎高度 170mm (另可選配220mm及320mm的高度)
四邊最小成型尺寸 350*150mm(依圖形而定)

雙邊最小成型尺寸

200mm
最小圓弧半徑 1.2mm
最快連續折彎速度 0.5s/ 刀
上下刀間距 180mm
折彎角度 0-360°
板料最大厚度 2mm鋁板 / 1.5mm碳鋼板 / 1.2mm不鏽鋼板
數控系統 Star300-LGx
作業系統 Win7+OS
軸數 (標配) 7軸 10軸 11軸 11軸
軸數(選配) 8 / 9軸 11 / 12軸 13 / 15軸 13 / 15軸
設備尺寸

長2900mm

寬1390mm

高2600mm

長3370mm

寬1890mm

高2650mm

長4480mm

寬2390mm

高2700mm

長5280mm

寬2900mm

高2700mm
設備重量 6000kg 8000kg  13500kg 14000kg



※AG系列為吸盤式結構上料,AGP為下壓式結構上料。

※設備不定期更新,本頁面之圖片、功能、規格參數若有變更恕不另行通知,請以最新報價單上規格為主。

※部分功能配件為選配。
