技術參數:
有效加工幅面:400x650mm,雙平台。
Z軸行程:50mm。
單軸重複定位精度:±1um。
單軸定位精度:±2um。
X、Y軸最大速度:600mm/S。
X、Y軸最大加速度:1G。
電源:380VAC 50Hz 3P + N + PE。
設備及配套設施總負荷約 8KW。
需配置 8位以上電控盒, 內含 3P 32A 空氣開關 2 支。
壓縮空氣:6bar200L/min 10mm 硬管快插接口。
潔淨度為 ISO8573-1:2010 的 1 級及以上。
技術參數:
有效加工幅面:400x650mm,雙平台。
Z軸行程:50mm。
單軸重複定位精度:±1um。
單軸定位精度:±2um。
X、Y軸最大速度:600mm/S。
X、Y軸最大加速度:1G。
電源:380VAC 50Hz 3P + N + PE。
設備及配套設施總負荷約 8KW。
需配置 8位以上電控盒, 內含 3P 32A 空氣開關 2 支。
壓縮空氣:6bar200L/min 10mm 硬管快插接口。
潔淨度為 ISO8573-1:2010 的 1 級及以上。

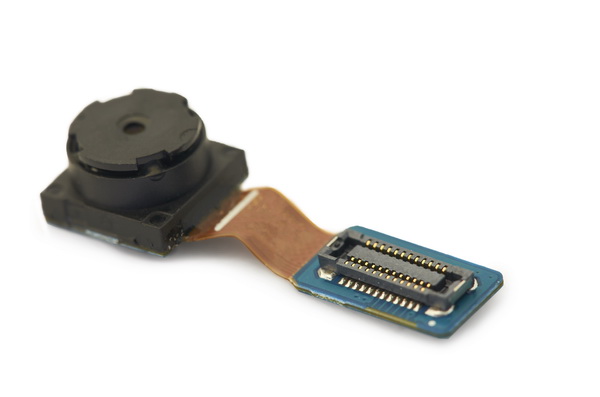

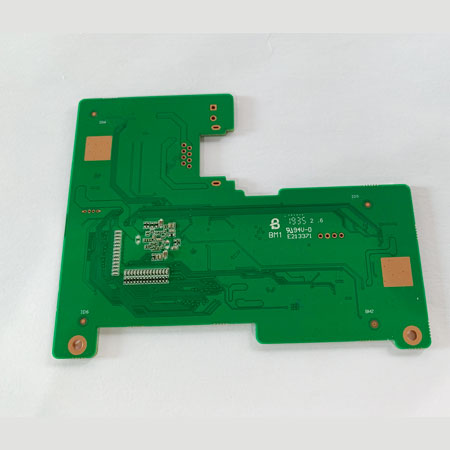

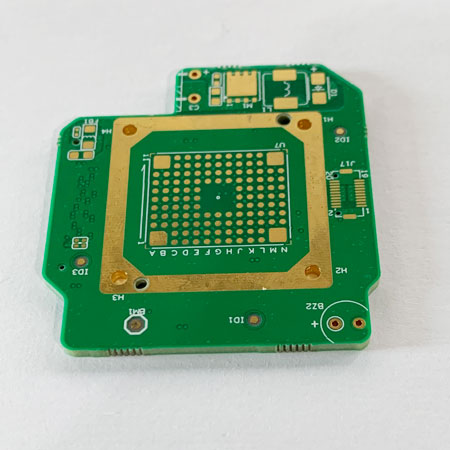

當今的柔性電路板(FPC,形狀越來越複雜,交貨期越來越短。傳統的FPC外形切割、PI覆蓋膜開窗加工方式是採用沖壓模具進行機械沖壓,已經不能滿足市場要求:一是因為開模具週期較長;二是因為外形複雜的FPC需要的模具必然複雜,對於小和中等批量來說,開模具費用佔據很大一部分生產成本;三是特別複雜的外形和開窗由於形狀、尺寸的因素,用模具沖壓加工實現難度越來越大。目前雷射切割技術已趨成熟,直接根據CAD數據用激光切割,更加方便快捷,可以大幅縮短交貨期;採用二維掃描振鏡投射激光,不因形狀複雜、尺寸小而增加加工難度。

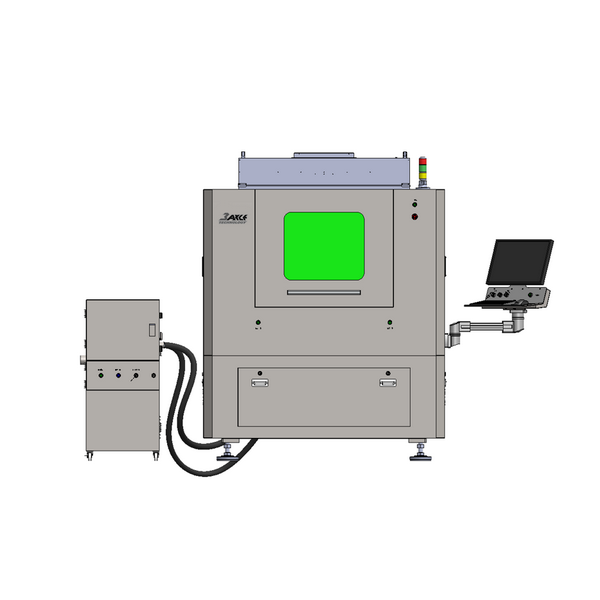

安裝配置示意圖

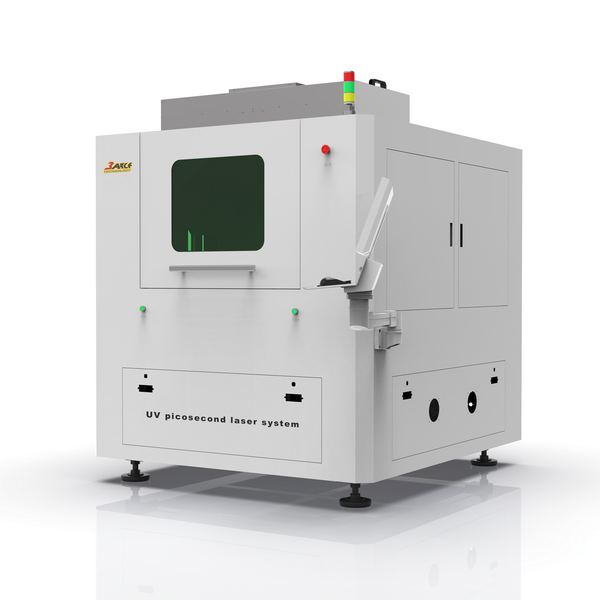

結構示意圖
雷射器 | UV皮秒雷射器 |
加工幅面 | 400x650mm,雙平台 |
Z軸行程 | 50mm |
直線導軌 | X、Y軸均採用THK-P級直線導軌 |
重複定位 | 單軸重複定位精度:±1um |
定位精度 | 單軸定位精度:±2um |
移動速度 | X、Y軸最大速度:600mm/S |
最大加速度 | X、Y軸最大加速度:1G。 |
平台 | 大理石平台、真空蜂窩吸附平台 |
影像辨識 | 高精度CCD視覺系統 |
潔淨度 | ISO8573-1:2010 的 1 級及以上 |
壓縮空氣 | 6bar200L/min 10mm 硬管快插接口 |
電力需求 | 380VAC 50Hz 3P + N + PE |
總負荷 | 8KW |
相對濕度 | 最大 60% |
環境要求 | 溫度: 22℃ ± 2℃ 溫度變化率: 最大 0.5℃/小時 |
空間要求 | 3.0m x2.8 m x3.0m |
門寬和高最低要求 | 1.7mx2m |
設備重量 | 2500kg |
設備尺寸 | 1650 x 1800 x 1950mm |
