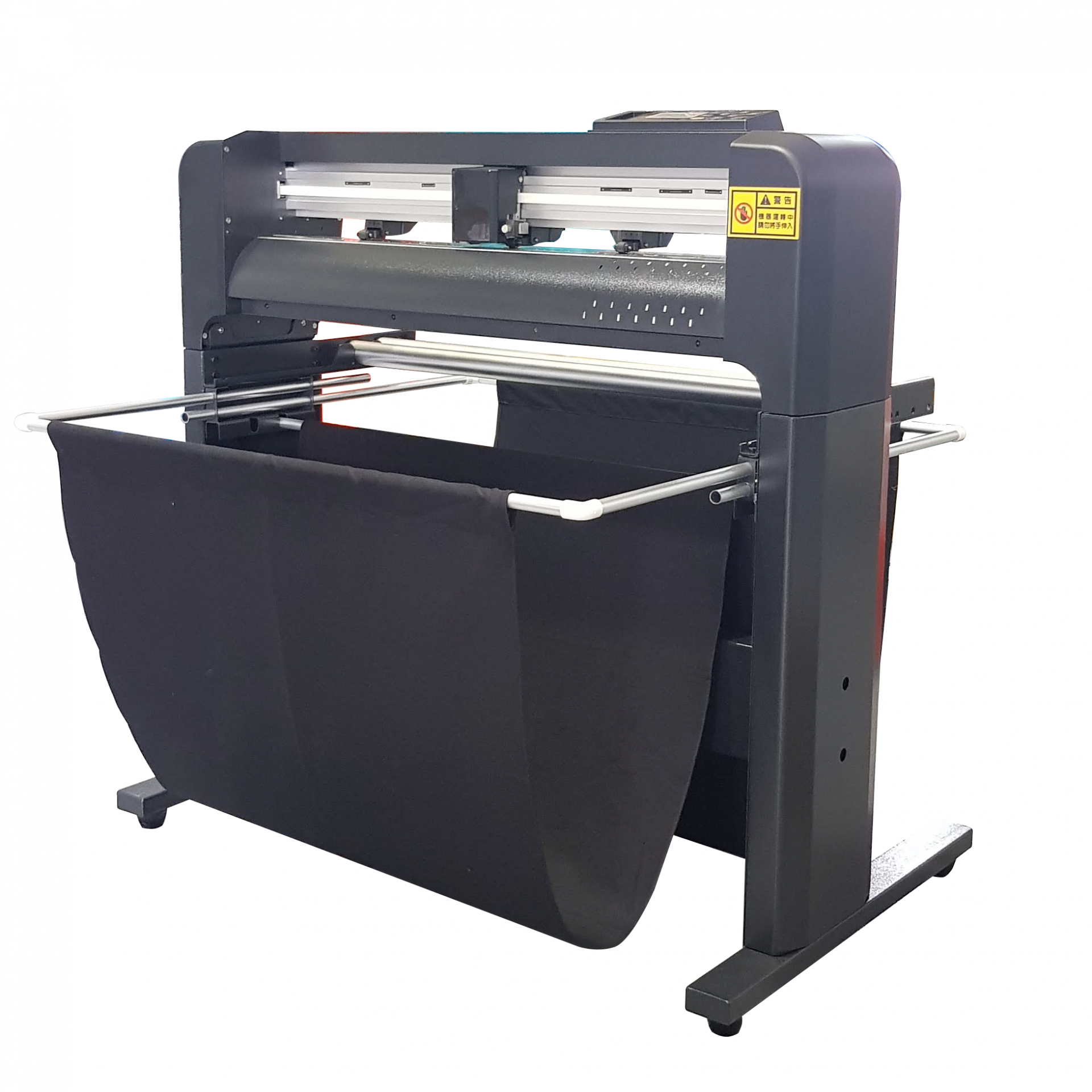

TACN系列多功能高階電腦割字機

TACN系列多功能高階電腦割字機
2尺 - 650mm(切割寬度)
4尺 - 1290mm(切割寬度)
5尺 - 1690mm(切割寬度)
超過15種專業加工應用技術
超值機種因應各類加工需求
汽車貼模/隔熱紙/廣告招牌/汽車貼紙

■ 諮詢專線:0965-807-029 黃先生 / 0910-978-029 劉先生
■ 一年保固服務 / 台灣技術人員 / 全台巡迴服務車 售服有保障

TACN系列割字機為廣告製作、圖文異形輪廓切割與小批量個性化定制生產提供完美解決方案,適合各類硬軟膜類材料切割與繪圖。

廣泛應用於廣告標識/紙張繪圖、服裝/鞋類製版,交通標識/高強度反光膜,工業製品/汽車漆面膜/手機膜,櫥窗陳列/標籤膜,包裝/重磅紙,不干膠/標籤磁鐵,噴砂/噴砂保護膜橡膠,攝影/相紙等。此款機器主要用於交通安全標識行業,具有高效、批量加工的能力,深得業內人士信賴。

新增加離線功能(隨身碟離線傳輸)和一鍵讀取條形碼切割功能,更方便各環節使用者操作。

針對不同加工支援多種刀具

刀尖角度:45° / 刀柄直徑:0.9mm,用於即時貼類材料
刀尖角度:45° / 刀柄直徑:1.5mm,用於材質較厚的材料
刀尖角度:30° / 刀柄直徑:1.5mm, 用於厚料和小字
刀尖角度:45° / 刀柄直徑:1.5mm,用於高硬度反光材料
也可選用圓珠筆

人性化設計

多項技術與核心, 挑戰國外頂尖高效能機種.

針對材料表面不水平的現象,我們的系統可以實時偵測刀尖與材料表面的高度差,並實時對切割壓力進行相應調整,所以無論在檯面或者材料的哪個位置,我們的機器都能保持切割深度的一致,這個功能尤其適用於高精度切割。

3M反光膜

3M專業反光膜切割

針對高品質反光膜的材料特性以及加工特點而專門研發的高品質電腦切割機,具有品質穩定、不出錯;大壓力跟隨小車穩定下刀、切割品質一致、不留白;半切/全切功能;速度快、精度高;軟體相容性好、操作省心等突出特點。

高速音圈電機

由超靜音高速音圈電機驅動,小車平穩、靈敏、長時間加工不過熱。

大刀壓-TACN系列電腦割字機

大刀壓性能

5.8N超強刀壓,鑽石級可輕鬆應對。

7米送紙不跑偏-TACN電腦割字機-台灣三軸

兩段式壓輪

壓輪結構更先進,具有壓力兩級可調、長時間工作壓力、精度穩定等特點,從而保證了7米送紙不跑偏。

控制系統優化-台灣三軸

先進運動控制算法-刀尖補償

機器的核心-控制系統,採用業界領先的演算法且穩定可靠。根據使用者要求對功能進行相應擴展開發。

通過控制系統硬體進行刀尖補償,所以不管使用者使用哪種設計軟體都不會降低機器的加工精度。

日本BANDO同步帶/MINEBEA軸承

為了確保能長期穩定工作,我們的關鍵部件採用國際名牌產品,如日本BANDO同步帶、日本MINEBEA軸承等。

10米直線走紙,不跑偏

10米直線走紙

10米直線走紙,不跑偏!

高速電腦割字機-台灣三軸

高速切割表現

加速度: 4000mm/平方秒 最大速度: 800mm/秒 更先進的系統設計能力及高硬件配置,提升工作效率與生產能力

多達8組刀壓設定

按照顏色輸出不同刀壓,最多分8組刀壓進行一次性切割作業

多層膜分壓力切

不同厚度自動切換刀壓

多層膜分壓力切,切不同層級時候刀壓自動切換 。

半切全切功能

自動半切/全切功能

半切/全切功能 用戶可以選擇半切或者全切,或者在全選,機器可以按先後順序自動分別進行半切和全切加工。

點線切割功能-台灣三軸

點線切割功能

點線切割功能,常用於多層材料打樣切割。

USB讀取-條碼辨識切割

條碼辨識切割功能

隨身碟 / 條形碼功能 TACN具備一鍵讀取條碼功能,不用連接PC。 TACN更容易實現完全離線的自動化生產,更適合執行離線混合任務。比如:在一個隨身碟中存取多個切割任務,TACN一鍵讀取條碼後,即可自動檢索出切割作務,並正確切割。更適合客製化少量切割需求。

先進標記點識別功能

標記點辨識

先進標記點識別功能 我們自有軟體可一鍵生成外輪廓,便捷添加標記點。 機器採用紅光定位方式識別標記點,操作更簡單省時,只需手動識別第一個點,然後機器自動完成其他標記點的識別,並且可以在軟體調節定位精度。 當材料擺放位置傾斜的時候(≤15°)仍然可以讀取標記點,此功能可節省操作時間。

一鍵安裝列印驅動

一鍵安裝列印驅動

一鍵安裝列印驅動,真正USB打印輸出,可在具有列印能力的CAD軟體下輸出切繪任務。列印驅動程序兼容WINDOWS32/64位系統。

嵌入式軟體

崁入式軟體

嵌入式軟體SignWorkPro適用於CorelDraw 與Adobe IIIustrators軟體下輸出切繪任務,可自動識別機器(USB模式下),實現與TACN系列平台切割機無縫連接。

偵測刀尖高度差

刀壓偵測

針對材料表面不水平的現象,我們的系統可以實時偵測刀尖與材料表面的高度差,並實時對切割壓力進行相應調整,所以無論在檯面或者材料的哪個位置,我們的機器都能保持切割深度的一致,這個功能尤其適用於高精度切割。

刀尖補償切割最小0.8mm直徑的小圓

小圓切割刀尖補償

在先進刀尖補償算法的幫助下,我們的機器具有出眾的高精度。可以切割最小0.8mm直徑的小圓和3x3mm的漢字,切面光順無變形,並且可以輕鬆撕去廢料。


型號 TACN-80(2尺) TACN-140(4尺) TACN-180(5尺)
最大切割寬度(非紅光定位條件下) 690mm 1290mm 1630mm
最大切割寬度(紅光定位條件下) 600mm 1220mm 1520mm
最大進紙寬度 840mm 1440mm 1780mm
最小進紙寬度 70mm
最大切割厚度 1mm
最大切割速度 800mm/秒
最大切割壓力 600克力/5.8N, 8組刀壓
壓力調節 每1克力可調
X,Y軸驅動電機 伺服
Z軸驅動電機 高速音圈電機
機械精度 0.0125mm
最小成形文字 英文1/1mm,中文3/3mm
可相容作業系統 Win10/8/7/XP
記憶體 2MB
軟體 Windows驅動,SignWorkPro ,CADtoPlotPro
液晶顯示幕 中文、英文
檔案格式 HP-GL ,PLT
資料介面 USB,RS-232
標記點識別 GARMS
輸入電壓 AC90V-240V,50-60Hz
整機功率 60W
標配刀架/筆架數量 1個刀架、1個筆架
可用刀柄直徑 0.9mm,1.5mm,2.0mm
可用刀尖角度 30°,45°,60°
繪圖筆種類 水筆、油性筆
材料固定方式 真空吸附、背膠板
材料托架滾輪 標配
材料布袋 選配
包裝尺寸(長/寬/高) 1180x400x570mm 1710x400x570mm 2200x400x570mm
毛重 42KG 80KG 105KG
