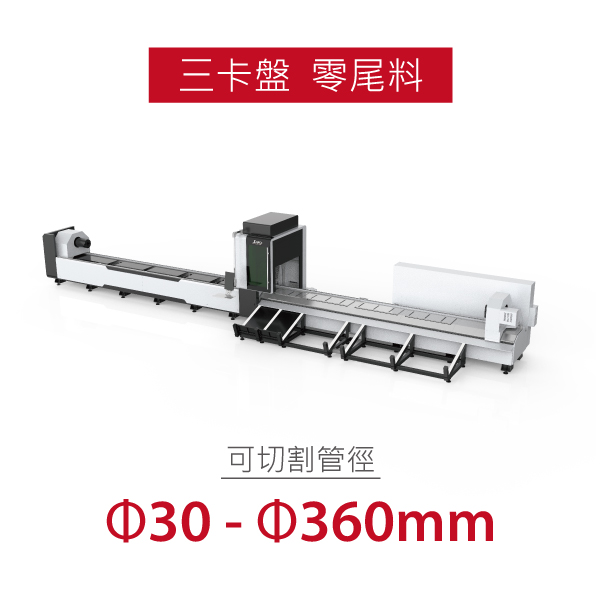

【零尾料】SUGT-MS60T三卡盤切管機

■ 三卡盤設計,實現零尾料。

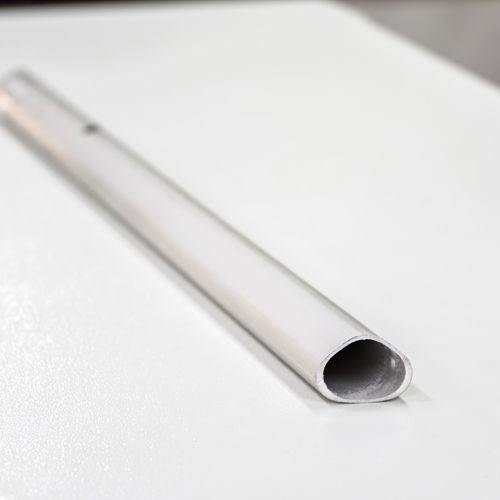

■ 可切割圓管、方管、長方形管、橢圓管、U型管、六邊型管、角鋼等金屬管材。
■ 切割管徑:圓管Φ30mm-Φ360mm / 方管30*30mm-250*250mm
■ H型鋼:250*250mm
■ 支援管長:6500mm
■ 雷射瓦數:2000W / 3000W / 6000W
■ 雷射品牌:德國IPG雷射器/ nLight / Raycus
■ 自動上料裝置/半自動上料為選配項目。

■ 諮詢專線:0966-601353柳先生 / 0937-731328黃先生
■ 台灣技術人員 / 全台巡迴服務車 售服有保障

三卡盤設計&零尾料

零尾料切割限管材長度≧800mm。
如果是長度<800mm且工件壁厚3mm以內的管材,可通過微聯工藝實現短工件的零尾料切割工藝,
厚管無法加微聯接。(實際依成品加工條件而定)












 切割管徑範圍


圓管

Φ30mm-Φ360mm

方管

30*30mm-250*250mm

H型鋼

250*250mm



雷射瓦數(選配)

2000W-6000W

支援管長

6500mm

單根管承重

700kg








上料浮動支撐輔助上料

標配,多點定位防止管材下垂而導致的管材甩動造成的切割誤差。



下料浮動支撐輔助下料

標配,自動接住切割完成的工件、將工件自動裝載到成品收集箱。



隨動模組

隨動支撐模組採用上下+左右兩個方向同時動作支撐管材,最大限度的減少管材切割過程中的甩動。



自動調焦雷射切割頭

更有效率完成厚板的快速穿孔和自動切割不同厚度材料的板材。


全自動上料裝置 / 半自動上料裝置

※選配項目。

實現管材自動迴圈加工,省時、省力、省人工 。

【全自動上料機】

只適合於標準管材自動上料,異型管以及H型鋼、槽鋼、角鋼類型材無法使用自動上料機上料。



【半自動上料機】

除標準管材外還可實現H型鋼、槽鋼、角鋼類型材自動上料。


注意事項

※設備改版更新快速,設備外觀設計/規格參數等若有變更,請以實際最新報價單上規格為主。

※部分設備功能、軟體、配件設備(如自動上料系統)為選配項目。



雷射瓦數(選配)  2000W  / 3000W / 6000W
切割管徑

 圓管Φ30mm-Φ360mm
 方管30*30mm-250*250mm
 H型鋼250*250mm

 C型鋼 / 角鋼*依個案而定

X/Y軸行程  X軸1000mm;Y軸6500mm
W軸旋轉角度  N*360°
W軸最大轉速  65PRM
X / Y軸重複定位精度  ±0.03mm/m
X / Y軸最大移動速度  70m/min
X / Y軸最大加速度  0.5G
單根管材最大承重  700kg
極限尾料  約0尾料*實際依成品加工條件而定
設備尺寸 (長*寬*高)  16500*3300*3200mm
設備重量  14.5頓
電力需求

 三相220V/ 60Hz



全自動上料規格
送料節拍  ≦25s/根(第一根管材除外)
料庫最大承重  2.5T
最大單管送料重量  150kg
上料長度  4500mm-6500mm
自動送料管材範圍  Φ30-220mm、□30-150mm
整機重量  20T
設備尺寸  16500*6235*3200mm
管材種類適用範圍  圓管、方管、矩形管等標準管材



半自動上料規格
送料節拍  ≦25s/根(第一根管材除外)
料庫最大承重  2T
上料長度  4500-6000mm
最大單管送料重量  500kg
自動送料管材範圍   Φ30-350mm、□30-250mm
設備尺寸  6452*2311*1483mm
管材種類適用範圍

 圓管、方管、矩形管、工字鋼、槽鋼、角鋼等標準管材及型材



※設備不定期更新,以上規格若有變更,恕不另行通知,請以最新報價單上規格為主。

※上料裝置為選配,非標配。

※部分功能為選配。
