創意數控加工機

多元加工方法
。台灣MIT設計生產製造
。加工行程 300 mmx 200 mmx 70 mm '滿足創意數位尺寸需求。
。有限行程(X:300 mm,Y:200 mm),無限面積(X:∞,Y:∞)滿足大工件分區加工,完成大面積加工需求。
。機台本體為載台,可搭配各式主軸,進行各類材質加工。
。使用工業等級傳動系統,加工性優於其它同等級設備。
。接受 CAM 3D CNC 程式,透過 USB 界面下載加工。
。可加工超過 Z 軸行程物品端面。
。可利用翻面方法多面加工。

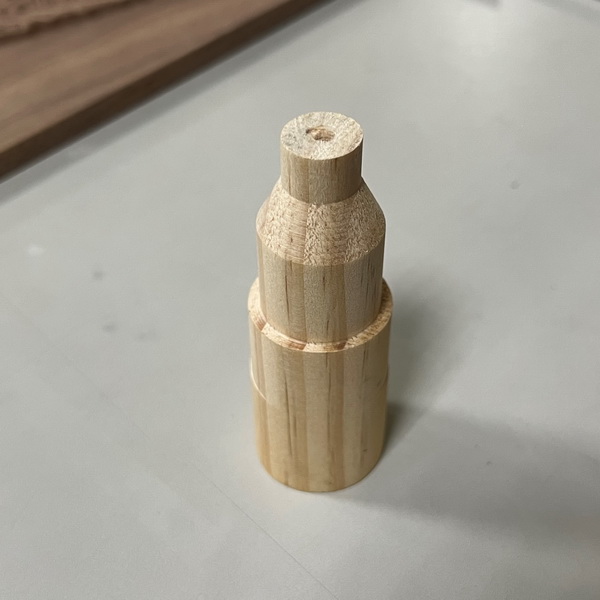

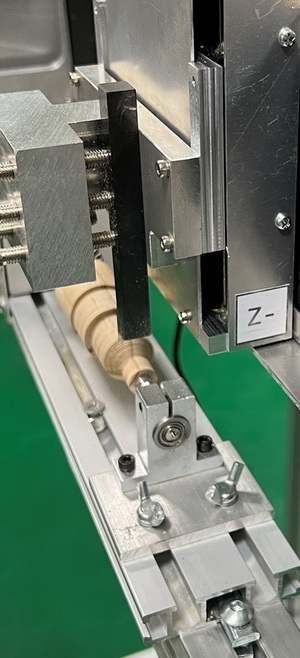

。加裝類車床主軸,可以進行圓柱體加工。

■ 諮詢專線:0965-236-169 洪先生
■ 台灣技術人員 / 全台巡迴服務車 售服有保障

要學就學最正確的操作模式
從軟體到硬體均為工業專用配套,不浪費時間學習錯誤的軟體與低階的硬體設備
非通用型簡易平面雕刻軟體

整機包含軟硬體一次搞定

首創工業配置於桌上型機種
整機從軟體到硬體由台灣設計研發生產
軟硬體功能延展性高
開放式結構設計可依需求自行設計治具底座。加工範圍不受限

首創可接受CAM 3D CNC程式
內建2.5面铣、袋型、島嶼、鑽孔、側铣、等雕刻物件。
可透過控制器直接進行基礎形狀雕铣,無須軟體編輯

使用AC伺服馬達,絕對式位置系統,高穩定,免除形程極限開關及歸零
整機20KG(不含底座與配件),利於搬運運輸
AC220V /AC110V(需加購變壓器) 皆可驅動使用

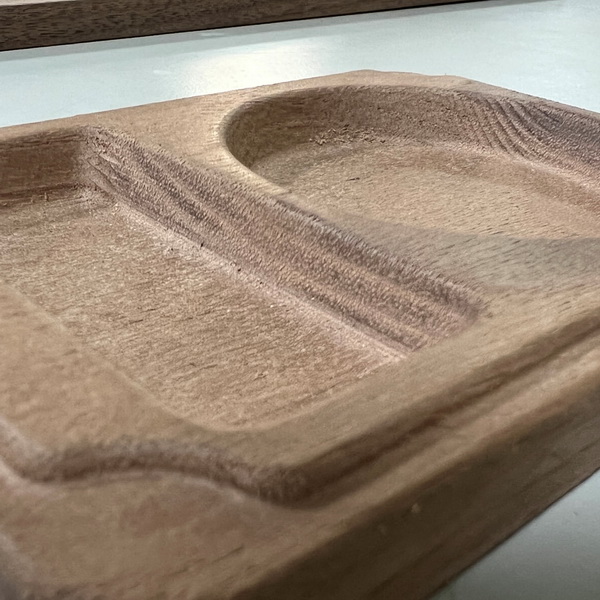

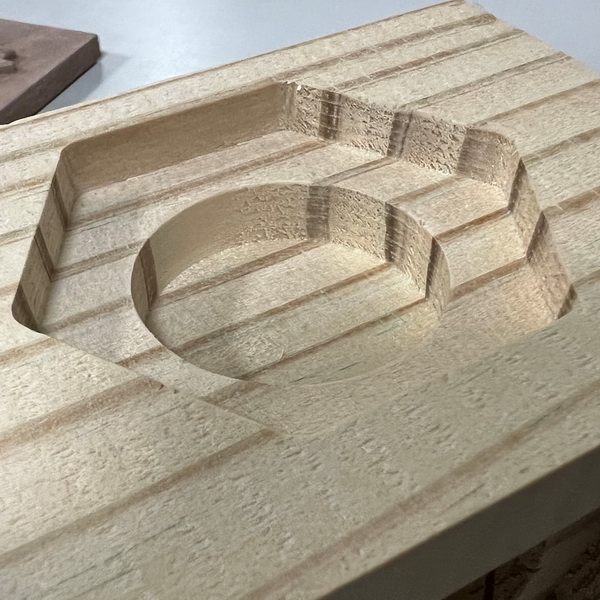

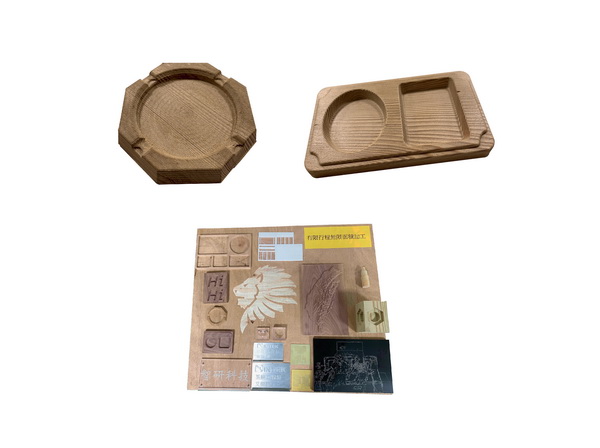

適用於多種材質切削

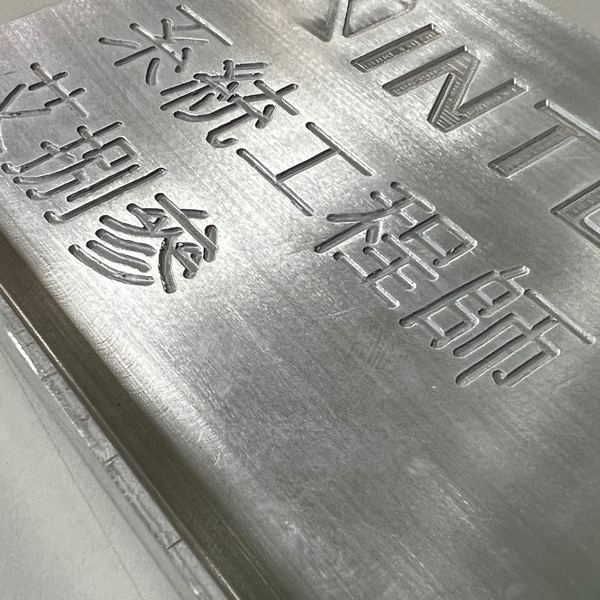

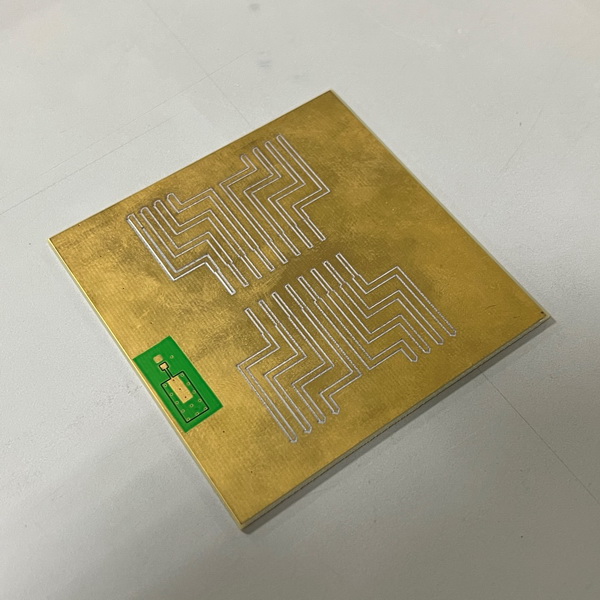

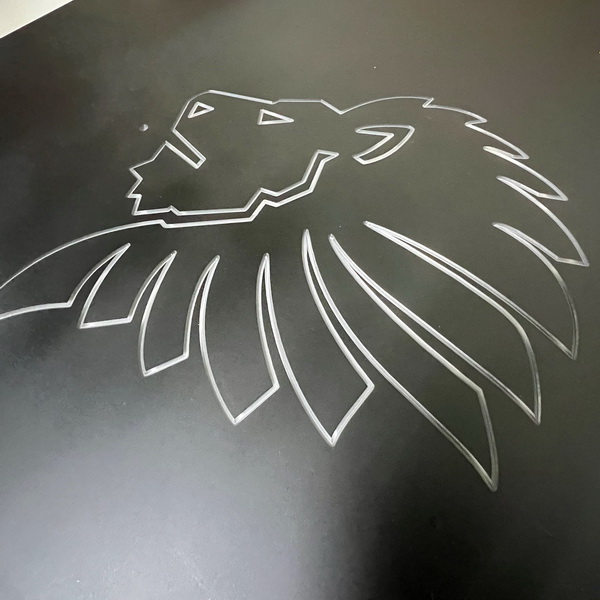

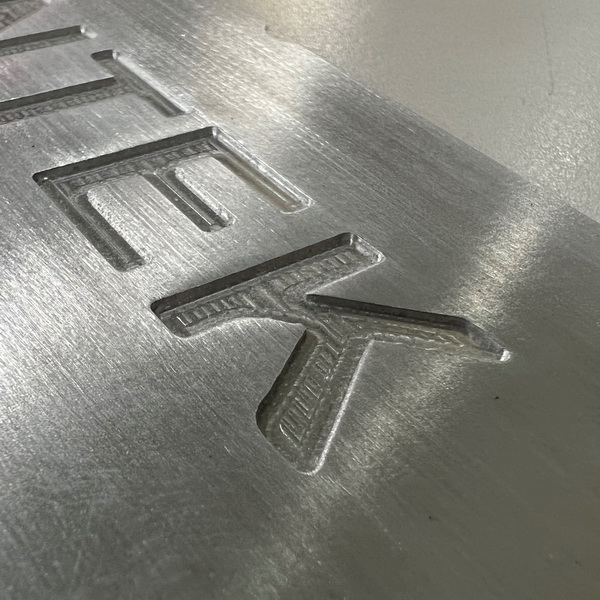

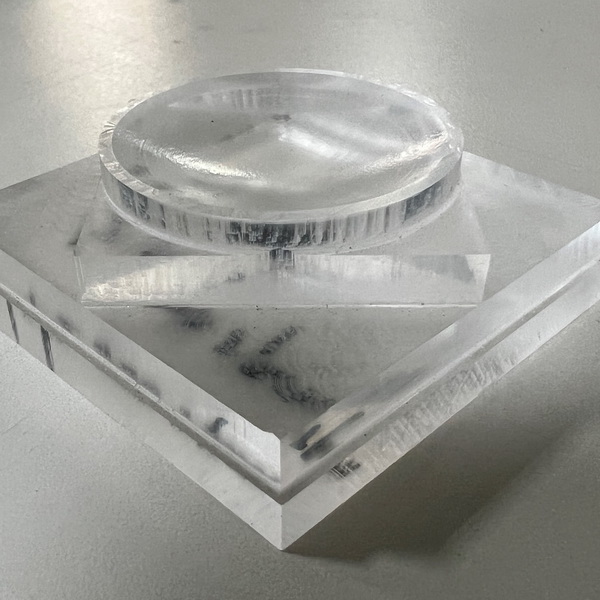

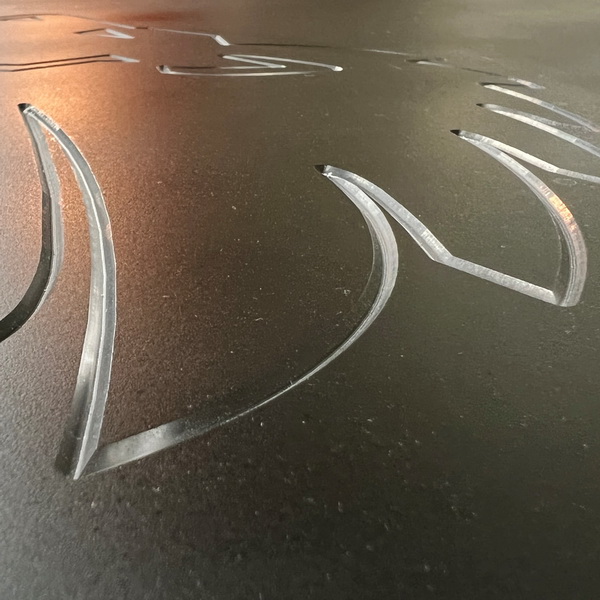

壓克力、木板、電路板、電木及雕刻銅、鋁

無濃煙/粉塵/刺鼻氣味的加工法

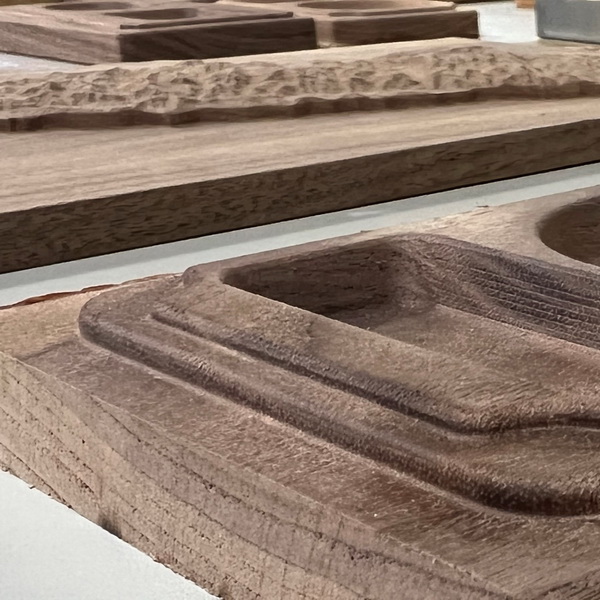

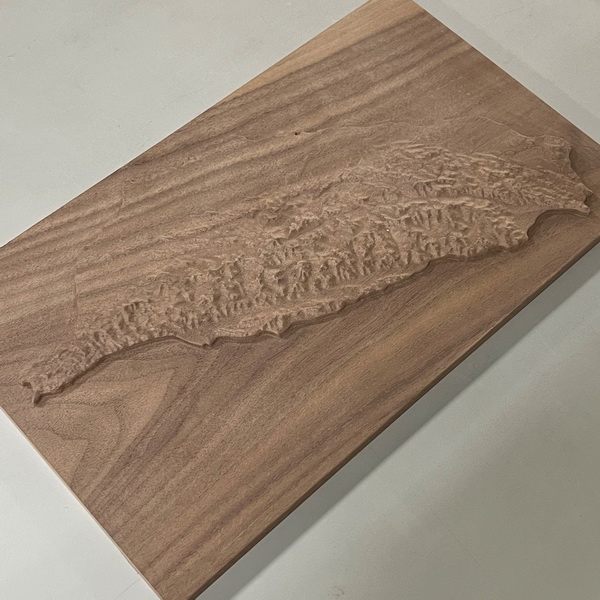

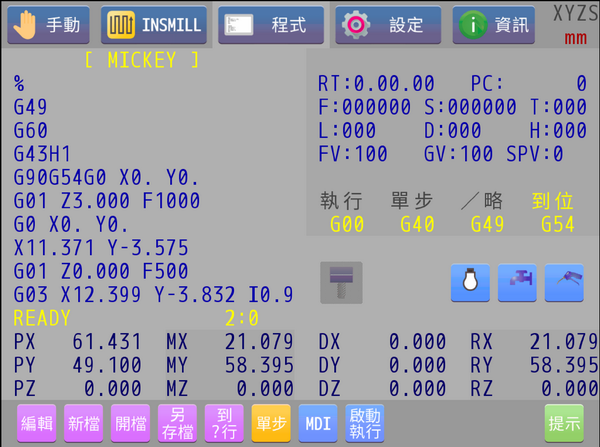

具備3D同動程式加工



控制器內建2.5D加工物件

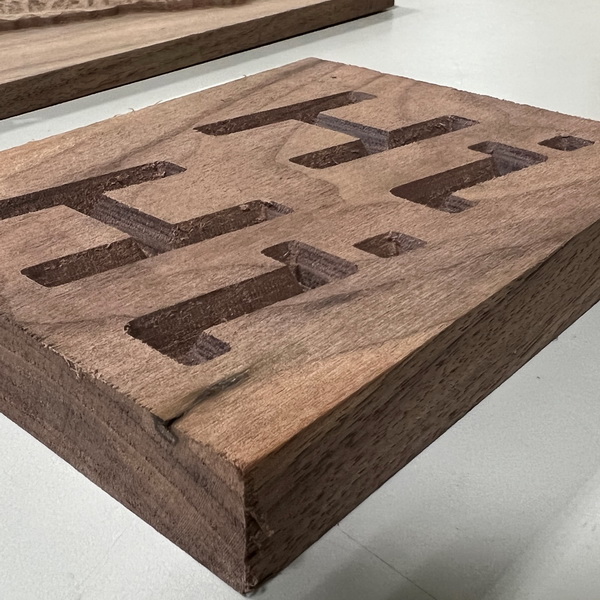

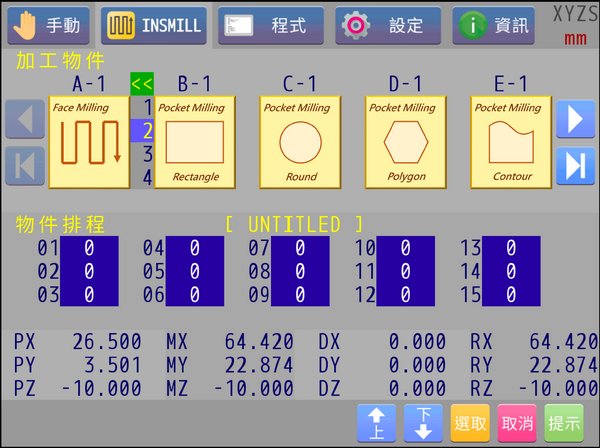

內建 2.5 面銑、袋型、島嶼、鑽孔、側銑、雕刻物件,各物件可獨立執行或使用排程功能,以物件積木觀念進行多物件加工。

可加工各類非金屬材質與輕金屬

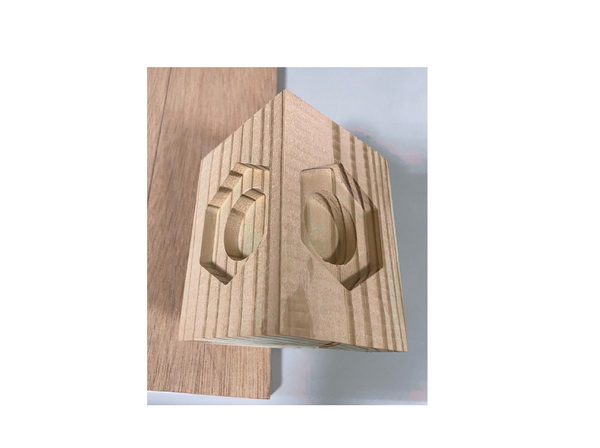

可利用翻面方法多面加工

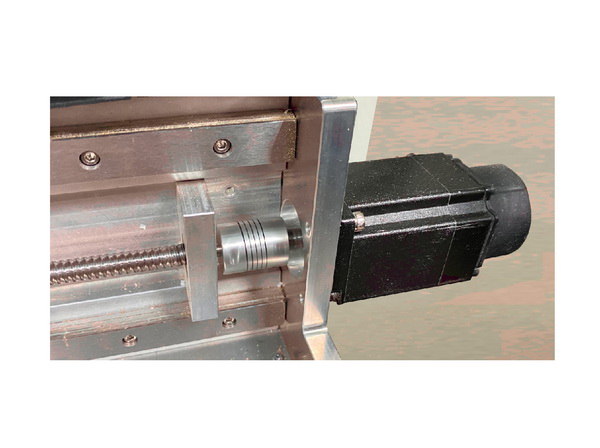

工業級伺服傳動系統

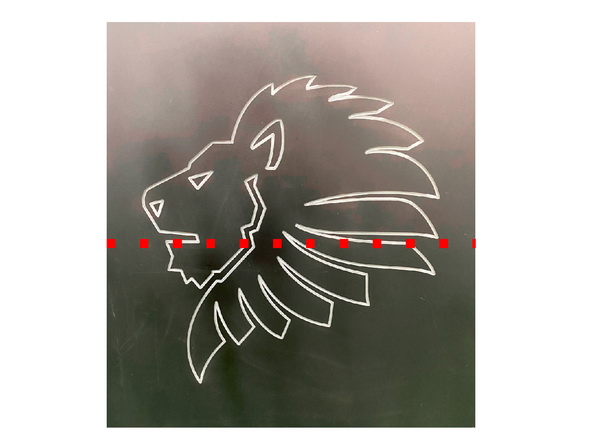

有限行程,無限面積加工



品名型號

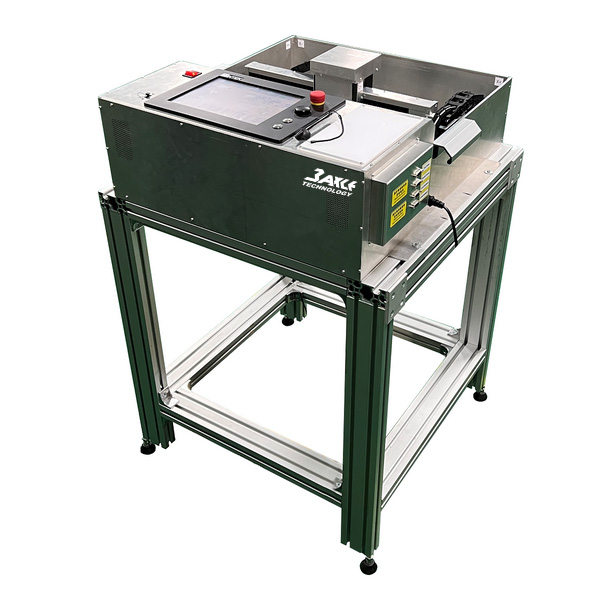

MIT-C320 創意數控加工機

X 軸行程

300 mm(11.8 inch)

Y 軸行程

200 mm(7.8 inch)

Z 軸行程

70mm
(2.7inch)

交流伺服馬達 ABS, EtherCAT AC servo driver &. motor
主軸規格 800W/24000RPM ER11
檯面 開放式檯面
主軸直徑夾具 65 mm (2.5 inch)
快速進給 5000 mm/min(196 inch/min)
切削進給 3000 mm/min(118 inch/min)
定位精度 0.02mm
重復精度 0.01mm
設備重量 20KG
設備體積 700mm x 700mm x 500mm
控制器 台灣國產
