雙光路精密雷射焊接機 『固定/手持兩用』

雙光路精密雷射焊接機『固定/手持兩用』
適合精密焊接
雷射能量可調,不擔心薄板焊接傷及背面或熱變形
雙光路(標準桌上型搭配CCD+手持光纖線傳輸),無論大小工件均可焊接
針對3mm以下厚度板材

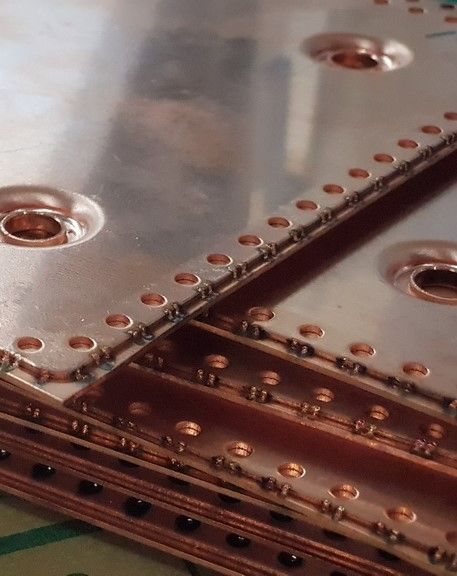

銅板焊接效果良好

■ 諮詢專線:0965-807-029 黃先生 / 0965-236-169 洪先生
■ 歡迎聯絡打樣 / 現場看機親測
■ 一年保固服務
■ 台灣技術人員 / 全台巡迴服務車 售服有保障
  • 紅光快速找焊接點,CCD 7吋液晶螢幕直觀觀察。
  • 雙光路(標準硬光路+手持光纖傳輸軟光路),無論大小工件均可焊接。
  • 加工速度快,專用的固定焦點位置的旋轉軸承定位桿,更快更方便對準待點。
  • 熱變形及熱影響區小。
  • 可對金屬字進行局部熱處理。
  • 可對複雜形狀的零件、微小字進行加工.
  • 加工無噪聲,可搭配煙塵過濾系統,對環境無污染;
  • 超細帶軸承旋轉定位桿,減少焊接時板材摩擦,在字體拐角處也無需調整光點位置。
  • 由於加工方法先進,大大改進了現有金屬字與金屬焊接的品質。
  • LED環形專用射燈,光源明亮,焊點照明無死角。
  • 對於其它品牌較難焊字,本機可輕鬆實現。

隨著廣告業的快速發展,金屬廣告字以其色彩艷麗、效果醒目、耐高溫、耐氣候變化且不易變形、不易褪色(一般能保色8-10年)、良好的耐腐蝕性、防雨、防火、防自燃等特點,已經越來越多的廣泛應用.

金屬字是不銹鋼、銅等各種金屬為材料,通過切割、打磨、包邊、拋光、焊接等工藝製作而成的廣告字,而金屬字最大的特點是不會生鏽,使用壽命長,具有有較強的立體感,高檔,有金屬質感,厚度隨意,莊重感強等特點,大量的應用於LED發光字,戶外高檔形像標牌,商場店標,門牌,室內標牌等。

以往金屬字在折彎後的接縫主要是以膠水、鉚釘、錫焊的形式進行結合,這幾種方式都存在的很大的缺陷,膠水粘貼當時雖然貼的很牢,但用久後會因為各種因素產生脫膠的現象,尤其在戶外,風吹雨淋都會對膠水的粘合度產生較大的影響,鉚釘雖然結合的更牢固,但直接影響金屬字的美觀程度,減低金屬字的價值。錫焊因為是使用電烙鐵高溫熔化焊錫,會產生大量的有毒氣體,對環境和人體造成傷害。 而雷射焊接原理是直接融化接合處的金屬使其成為一體,而且焊點小,環保,在接合的牢固程度與金屬字的美觀性達到完美的結合,相對錫焊需要用強酸處理金屬表面,也更符合環保的理念。

雙光路雷射焊接-台灣三軸-手持配置

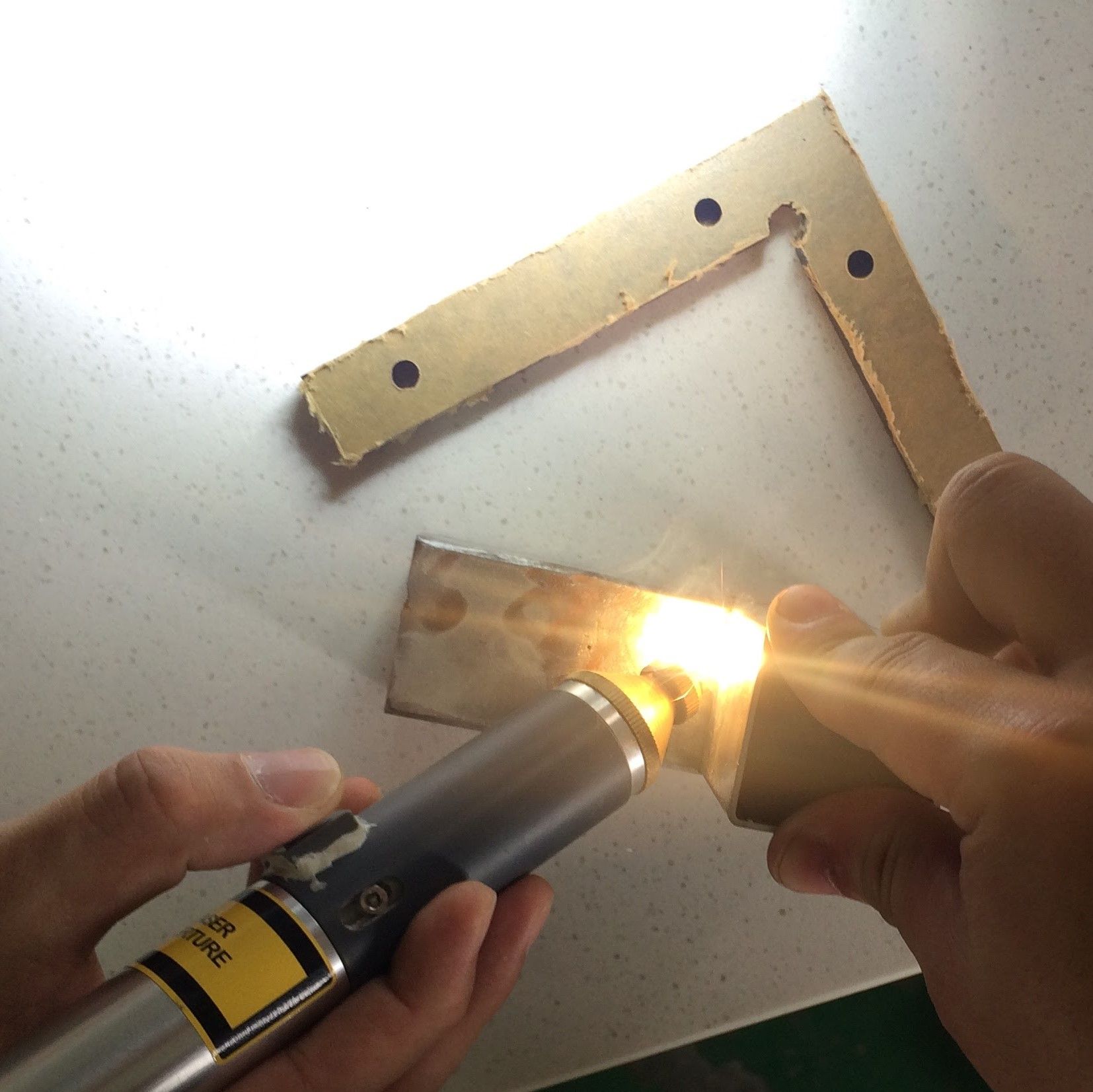

手持式焊接槍

配置標準5米長纜線,外層金屬包覆。可降低因重壓導致內部精密線路損壞。

7吋顯示螢幕

針對固定式精密焊接時,經由螢幕可清楚看到欲焊接的縫隙。可即時掌控移動速度或偏移時的修正

石面工作臺面

避免因人員操作不當,雷射燒灼到工作檯面,因此本機種配置了石面工作檯面,不因雷射燒灼造成燃燒或破壞。


雷射功率 300W 400W 500W 600W
工作台程載 ≦200KG ≦200KG ≦200KG ≦200KG
設備供電 220V±10%/50/60Hz 220V±10%/50/60Hz 220V±10%/50/60Hz 220V±10%/50/60Hz
光點調節範圍 0.1-0.3mm 0.1-0.3mm 0.1-0.3mm 0.1-0.3mm
光斑大小 0.2-3.0mm 0.2-3.0mm 0.2-3.0mm 0.2-3.0mm
雷射波長 1064nm 1064nm 1064nm 1064nm
脈寬 ≦15ms ≦15ms ≦15ms ≦15ms
光纖長度 5米(可依需求選配) 5米(可依需求選配) 5米(可依需求選配) 5米(可依需求選配)
脈衝頻率 ≦30Hz ≦30Hz ≦30Hz ≦30Hz
雷射輸出焦距 標準焊接頭180mm 標準焊接頭180mm 標準焊接頭180mm 標準焊接頭180mm
  手持光纖焊接頭120mm 手持光纖焊接頭120mm 手持光纖焊接頭120mm 手持光纖焊接頭120mm
雷射冷卻 工業水冷機 工業水冷機 工業水冷機 工業水冷機
顯示鏡頭 CCD CCD CCD CCD
