Servo S640 設備使用金屬管與玻璃管之差異說明

s640高速雷射切割雕刻機

Servo S640 設備使用金屬管與玻璃管之差異說明



Designer Servo S640

此機種為我司自行開發之,高速雷射雕刻為主機種之一

我們將許多使用者喜好的功能都結合於同一部設備中

  • 高速雕刻
  • 增加升降平台的距離
  • 多方向通料
  • 落料收集抽屜
  • 歷史紀錄記憶
  • 可選配搭載玻璃管或金屬管


金屬管優勢

優點
金屬管的雷射光束能量較為容易控制,以一般企業使用多數為薄膜的切割, 主要為切割能量容易掌控,雷射光束也比較細緻。

以圖為例,如工藝品或產品有需要極小的文字或圖形雕刻, 比較不容易因為雷射光斑太大而造成內容過燒模糊。

如果僅用在雷射雕刻使用,則無雷射瓦數問題
常態進行雕刻30W可以進行表面雕刻(但由於工作平台大小也會影響雷射因距離的衰退,所以建議較大尺寸設備至少選配60W的金屬管)
常態進行深度雕刻60W表現效果較為明顯
如有需要進行切割5mm壓克力或5mm椴木板以下材質,建議至少60W以上

如果希望完成品效果較為細緻,那首選將會是搭載金屬管。我司所使用的金屬管為美國SYNRAD品牌,我們已合作超過5年合作關係,對於品質與售後服務上相對成熟。



玻璃管優勢

優點
玻璃管價格上相對優勢,如加工製程已單純的切割為主。經濟效益上玻璃管會是首選因為投入的成本相對較低。

以常態我們建議搭配的瓦數為
常態切割3mm以下壓克力 建議至少80W
常態切割5mm壓克力 建議至少100W
大量切割5mm或以上 建議至少130W

當然較低的瓦數依然可以切割,只是切割速度上會慢許多,時間/電力/可出貨速度 都會是關鍵



更黑的雕刻效果(金屬管)
由於金屬管可以控制輸出能量在最低約2~4%微弱能量, 藉由降低雕刻速度讓能量在雕刻表面上停留較久的時間因而呈現更深色的效果。

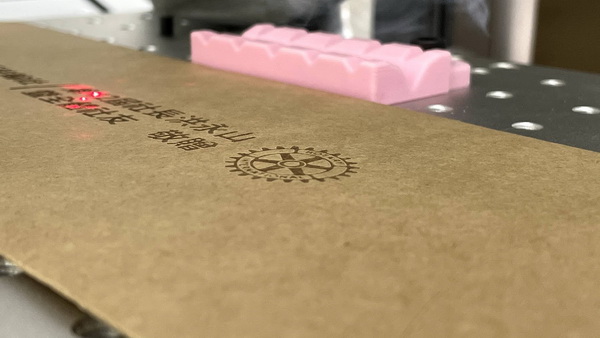

以此圖牛皮紙為例, 如需要使用雷射雕刻出對比清楚的黑色, 唯有使用金屬管才能呈現. 如使用玻璃管能量降太低雷射光是無法出光的, 但能量太高又會造成牛皮紙燒穿。

更好的切割表現(玻璃管)
排除有特別加工條件要求,以多數用戶為例, 常態或大量切割以玻璃管搭配較大的瓦數經濟效益較高。 此範例為使用130瓦進行切割10mm厚的椴木板,切割表現良好。無論是切割的垂直度或者切割後邊緣的炭化焦黑也不會太嚴重,瓦數不足切割速度越慢造成焦黑碳化的情況會更嚴重。

如果以此雷射瓦數切割壓克力1~20mm 都可輕易達到(越厚材質切割速度會降低)

#以雷射管的壽命我們只能以我司市場銷售更換之平均值當參考依據.

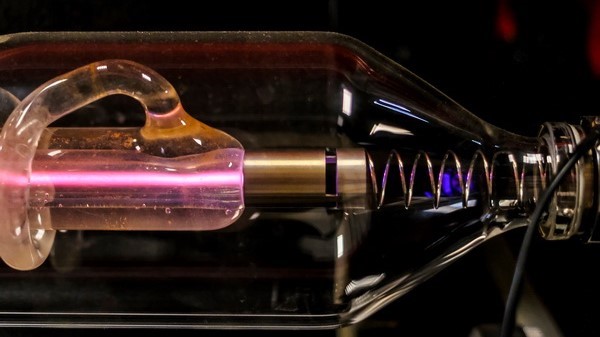

以130W的雷射管平均可換的頻率約2年~2年半,玻璃雷射管每支管子都是人工打造。所以無法真正達到每支管子都有相同的效能與壽命。
唯有選擇較大的品牌與服務商,品質上比較有保障。

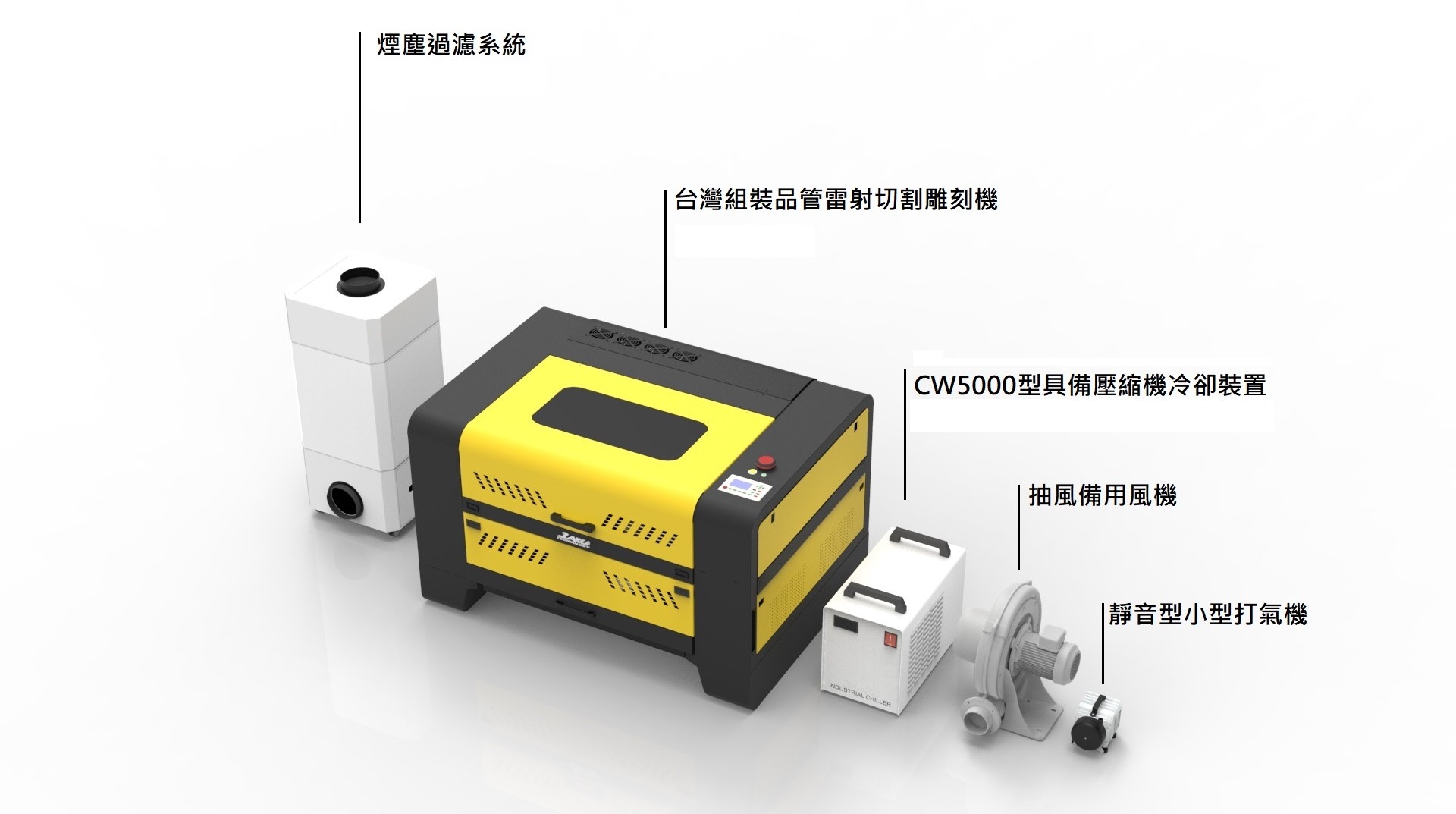

此配置示意圖為安裝玻璃管設備所需標準配備(煙塵過濾系統為選配), 如使用金屬管則無須冷卻裝置.



金屬管細緻劃黑線雕刻效果


企業級機種 130W玻璃雷射管用於切割效能示範


金屬管與玻璃管所製作相關樣品說明



金屬管畫線方式

較細的線條雕刻與更黑的對比

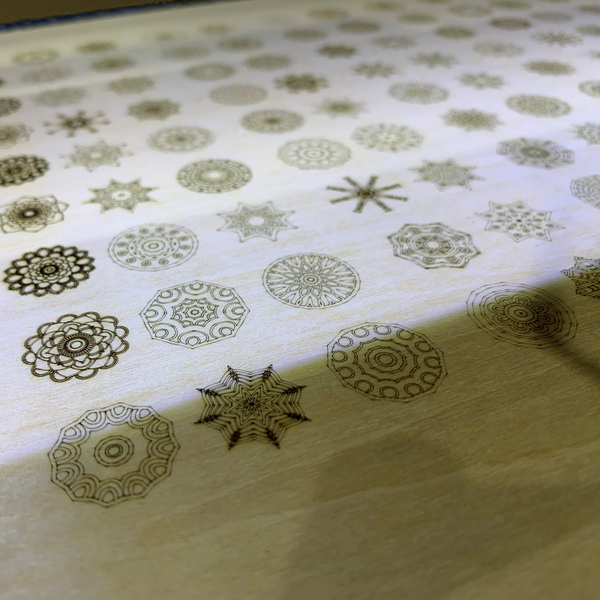

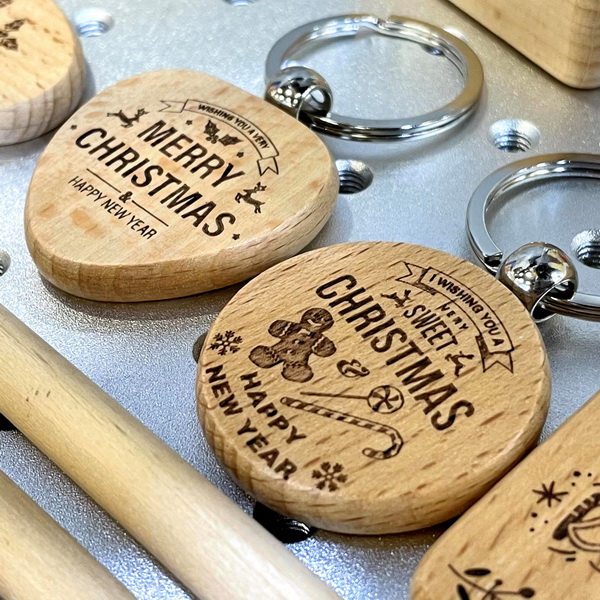

金屬管雕刻方式

以淺雕且對比清楚為主要訴求,降低雕刻功率與放慢速度進行表面雕刻達到內容清晰對比清楚

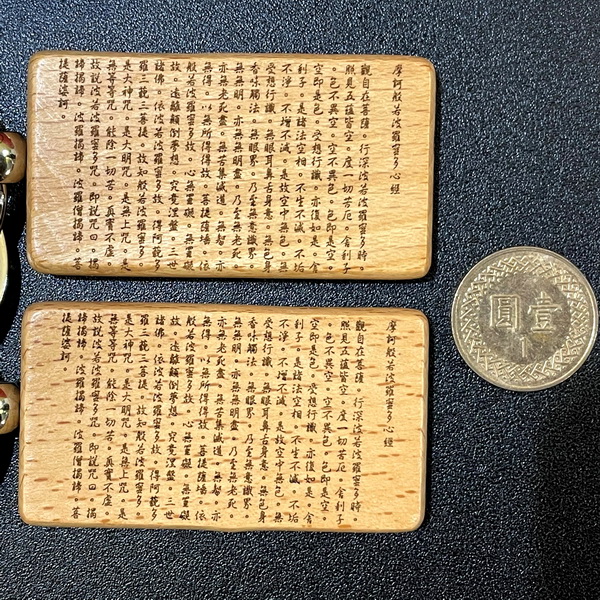

金屬管雕刻方式

以淺雕且對比清楚為主要訴求,降低雕刻功率與放慢速度進行表面雕刻達到內容清晰對比清楚

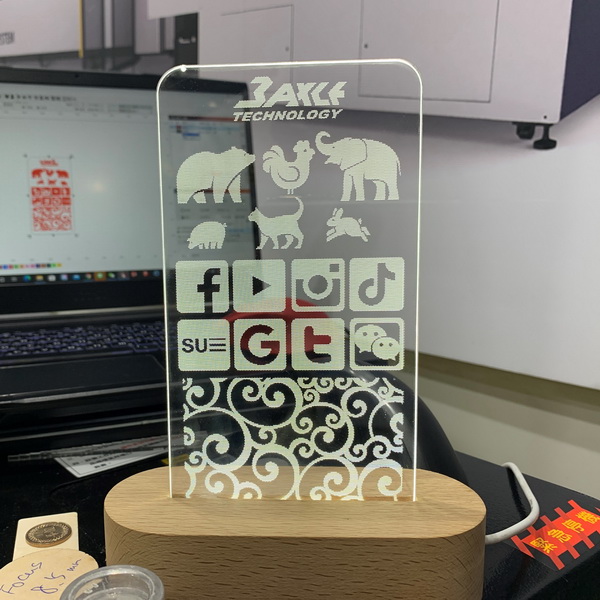

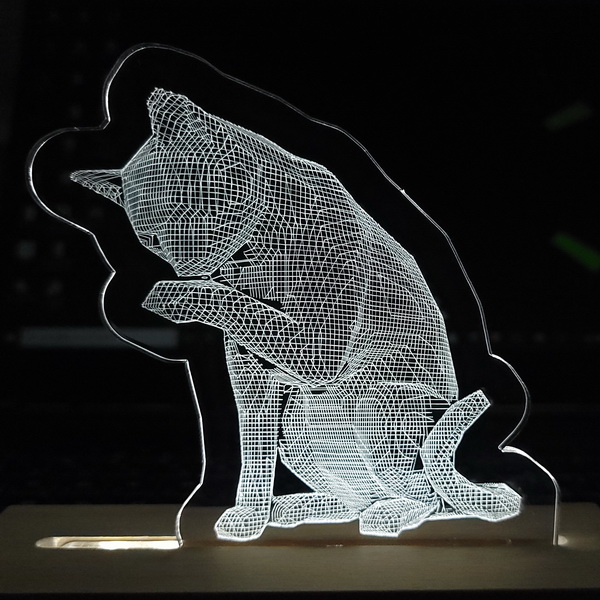

金屬管畫線方式

於壓克力上進行極細線條雕刻, 此作法效果與填滿雕刻所呈現的視覺雷同, 但加工工法不同。所以呈現的視覺效果會更新鮮

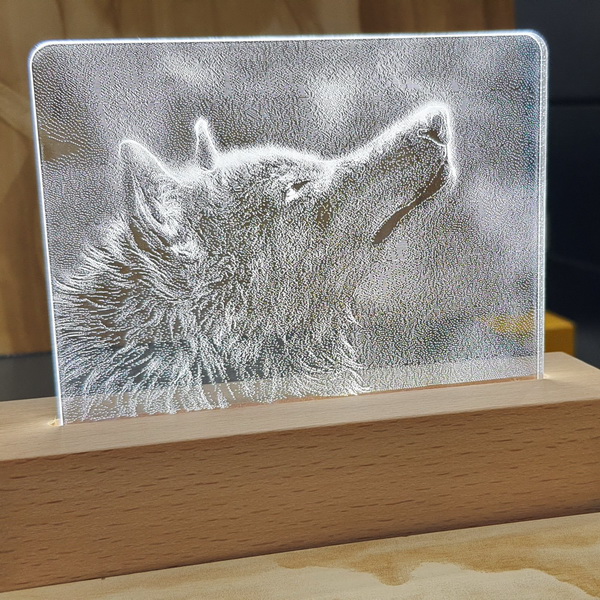

金屬管相片雕刻

由於金屬管的雷射光斑極細,所以在照片雕刻細節上漸層效果表現更優於玻璃管

玻璃管畫線方式

以此範例為使用玻璃管進行壓克力表面畫線雕刻,線條細節會比金屬管略粗。所以如果您追求的是較精緻或者微小細節的呈現,建議選配金屬管比較能達到您的需求。

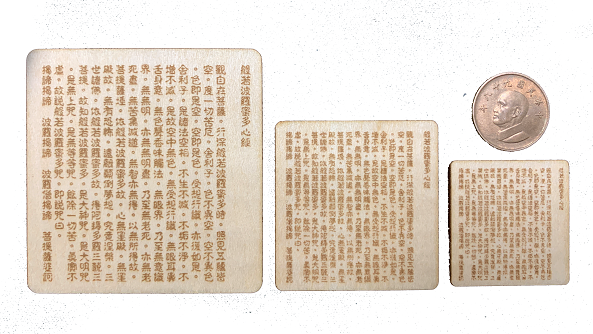

金屬管極細小中文字雕刻

中文字筆畫甚多,唯有金屬管的小光斑方能達到極細的細節表現

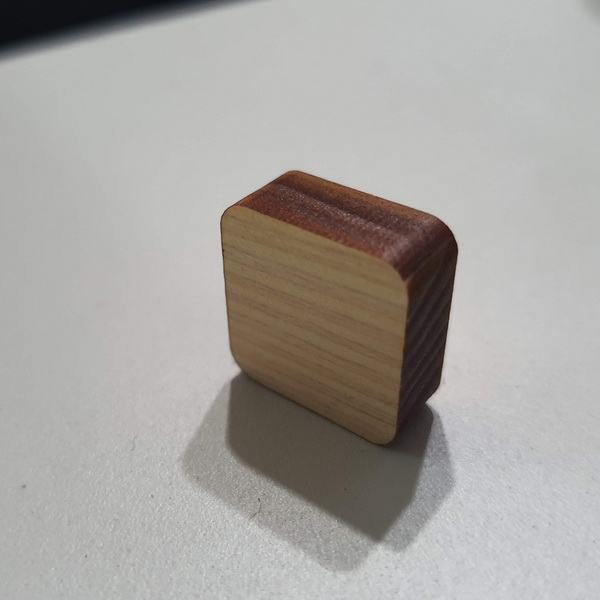

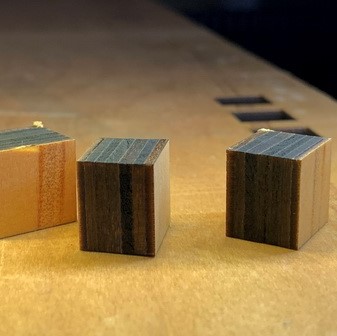

玻璃管厚板切割表現

因為玻璃管價格上的優勢可以選擇更高的雷射瓦數,對於切割效能上在無預設條件下是優於金屬管的。

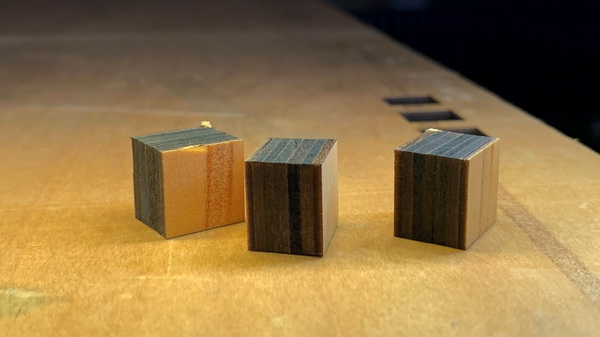

玻璃管10mm木板切割

較大的瓦數對於切割速度上相對的快速很多, 較快的切割速度也降低了切割邊緣焦黑碳化的程度



雷射加工都會產生對於環境的污染 粉塵/煙霧/氣味

較強的抽風機只能對於將室內的污染往外排放,但未經過過濾對於周遭會有無形中的健康影響。甚至還有一個可能性就是逆風時所排放出的汙染反吹至用戶端。在室內通風不佳的情況下反而造成人體更嚴重的傷害。


 汙染並非無視它就不存在

我們明白濾材將會帶來一筆可觀的費用,這也是部分客戶選擇了水過濾的方式將汙染藉由下水道排放,為了降低額外的支出。但其實這反而造成更嚴重的環境汙染。

針對過濾網我們也特別針對材質上的要求設計,以可作為一般垃圾丟棄。更環保且濾材價格更能被用戶接受。 我們希望給予正確的觀念也保護下一代。
